Paso 3: ok, chasis está hacia fuera. ahora ¿qué?

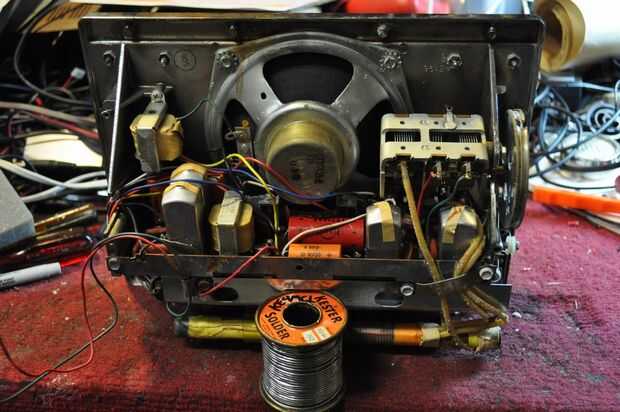

en la foto puedes ver la parte posterior del chasis, la radio está al revés. en el centro está el altavoz. justo debajo de él hay dos cilindros cubiertos de cartón, los condensadores. Estos radios de lonchera tamaño de transistor temprano utilizan piezas similares a sus precursores del tubo de vacío.
en la foto podrás ver varios objetos rectangulares de aluminio con tapas de punta y cinta sobre ellos. son transformadores de RF (radio frecuencia). no meterse con los! hará usted dolores de cabeza innecesarios como la radio entonces no sólo requerirá cualquier reparación debe hacerse sino también una alineación. la alineación está fuera del alcance de este instructable.
a la derecha del altavoz se ve el condensador de sintonía. tiene la polea grande en él. a la izquierda del altavoz ves dos transformadores. uno es un transformador para que coincida con la impedancia de los transistores para el orador, el segundo es un transformador de acoplamiento entre las secciones de la radio. radios de transistor tempranas necesaria estos. como la tecnología del transistor avanzado, eventualmente fueron diseñados hacia fuera. usted no encontrará éstos en radios de transistor más modernas.
Esta radio tiene una placa de circuito. algunos radios de transistor muy tempranos y algunos zeniths modelo no utilizan un tablero de circuito.
