Paso 7: las dos tapas ocultos y acceso circuito

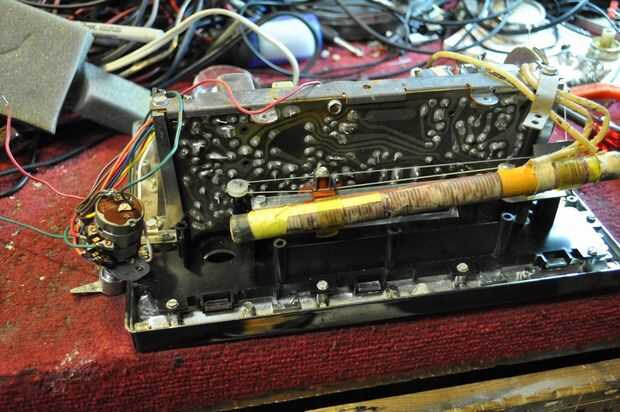

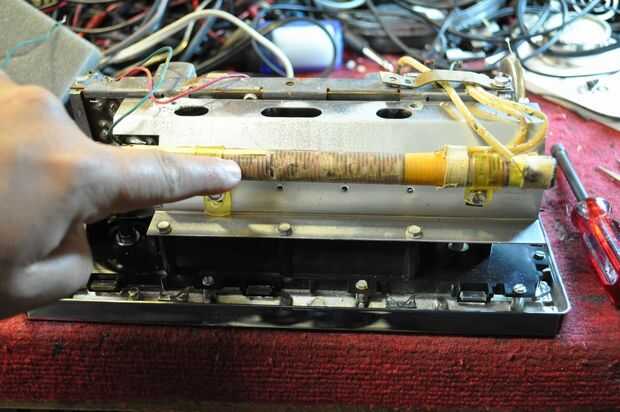

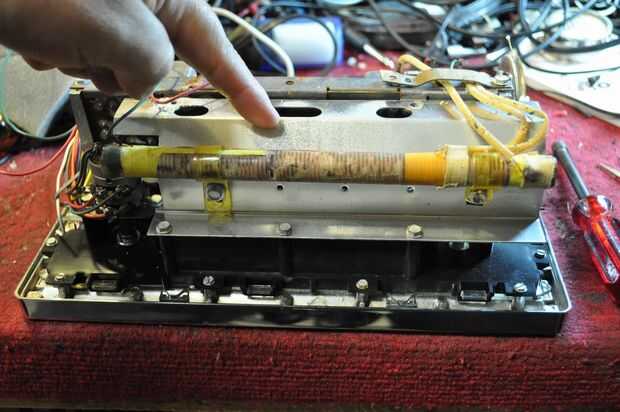

para acceder a la parte inferior de la placa de circuito, necesitará quitar la antena (Foto 2) y quite la pantalla de RF de aluminio (Foto 3). ser muy cuidadoso con la antena una vez su suelta. Mire los cables que se conectan a él. son pelo fino y absolutamente ninguna diversión para reparar si se rompen. Si accidentalmente se rompe uno, deberás utilizar papel de lija fino para quitar el esmalte pintura aislante en el alambre y la soldadura de los extremos rotos detrás. en la foto 4 verá la parte inferior de la placa de circuito.
así que... aquí es su dilema.

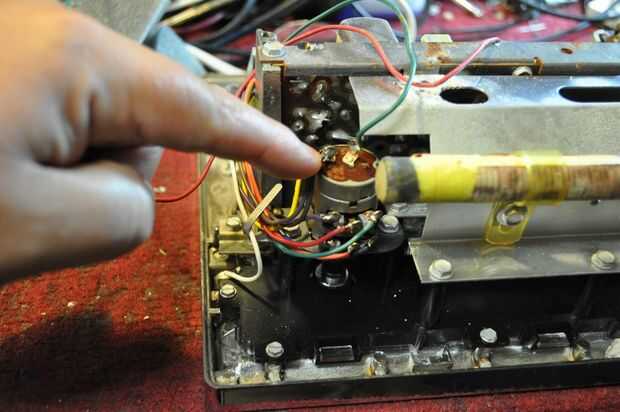

Si sigues los cables de las dos tapas naranja vertical en la esquina trasera, verá que están peligrosamente cerca de la afinación dial string y un montón de cables. los cables se pueden mover fuera del camino por desempernado el control de volumen y dejando a un lado. vas a tener que quitar la perilla de volumen para obtener el control de perder. la palanca de control de tono puede permanecer en como usted puede pescar el control con la palanca en él.
con el control de volumen fuera del camino, uno de los dos condensadores es mucho más accesible. Esto deja sólo uno que usted no puede conseguir bastante a. los conductores de esta tapa son justo al lado de la cadena dial de sintonización. sintonización de cadenas de marcado son la pesadilla de cualquier tecnología de reparación de radio antiguo son frustrantes para reemplazar y muchos una restauración ha sido abandonada debido a dolores de cabeza de cadena dial. el calor de tu soldador será ajustar la cadena.
no puedes reemplazar sin riesgo de quemar la cadena de marcado o sin tomar la afinación dial mecanismo parcialmente separado. ¿ver el dilema aquí? ya que mi radio juegue antes de que reemplacé las tapas, opté por dejar un condensador en su lugar. técnicamente todos los electrolíticos deben reemplazarse, pero desde que tuve a un radio de trabajo, el riesgo de quemar la cadena de marcado no merece la pena.
una opción aquí para aquellos que tienen su corazón en sustitución de este cap es seguir las huellas en la parte inferior del tablero y ver si hay una manera más segura que el tapón en lugar de la soldadura. usted podría terminar soldadura a dos lugares diferentes que no son exactamente donde estaba previsto. cheque y comprobación minuciosa eres en los rastros correcto y la polaridad es correcta.
en cuanto a sacar esta tapa mal situada. una opción es un poco destructiva, pero lo he usado con éxito. Utilice alicates de punta y gire la tapa un par de vueltas hasta que se rompe sus conductores. Si tienes suerte, puede incluso acabar con algunos pedazos de alambre con que puede envolver los cables de la tapa de nuevo en su lugar. Si suelda rápidamente, puede suerte hacia fuera y conseguir la nueva tapa soldada a los nubs viejo y no derrita la soldadura en la parte inferior de la Junta.
¿suena como una molestia justo? por esta razón dejé una vieja gorra en su lugar. verificar si su radio tiene alguna vida en primer lugar facilita tales decisiones un poco. ¿Esta vieja gorra no? YEP. ¿está fuera de las especificaciones? YEP. ¿está funcionando mi radio? YEP. eventualmente esta vieja gorra totalmente morirán así que estoy en tiempo prestado.
mientras que su en...
Esta radio tiene dos pequeñas bombillas que iluminan el dial. Si usted necesita reemplazarlos, ahora es el momento. están ubicados debajo de la escala del dial detrás de la placa de "ocho transistor" iluminarán la esfera de abajo hacia arriba.
