Paso 1: vamos a dar un vistazo dentro y hacer algunas pruebas básicas

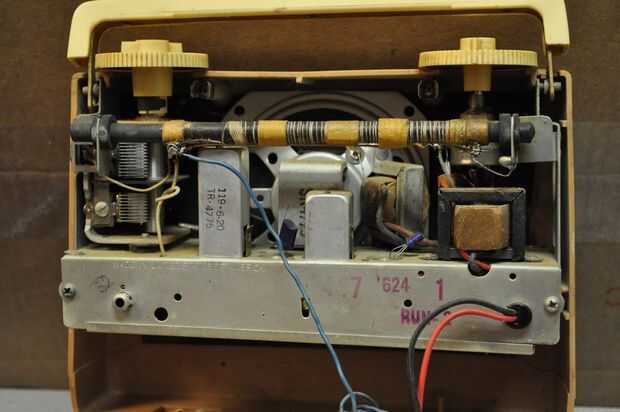

Foto 2 es de la radio abierta. la radio funciona de 9vdc. tiene dos conectores de la batería pero ambos están conectados en paralelo. ahora es un buen momento para ver si su radio funciona en todos. no exceda la entrada de 9v para la radio. corre el riesgo de dañar algunas muy difíciles de encontrar transistores. Esta radio se enciende con 6v-9v. Usted puede utilizar una fuente de alimentación regulada o un 9v batería y cocodrilo clips.
mira los conectores de batería vieja que sale de la radio. en el conector final del cable, el terminal al final (no donde entran los cables al conector) es el terminal positivo. Aplique corriente, encender la radio a todo volumen y sintonizar. ¿conseguir cualquier cosa? cualquier signo de vida es buena. es posible que su radio puede reproducir ruidosamente, en ese caso hacia abajo en el control de volumen.

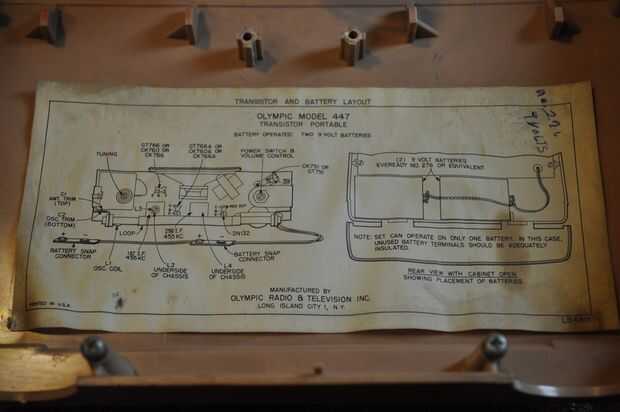

la radio debe tener un diagrama pictórico dentro como el de la foto 3. puede ser de ayuda. en una nota humorística, el diagrama pictórico muestra los transistores en tomas de corriente del transistor. el modelo de producción real a reutilizar los casquillos de tubo.
¿son usted consigue un montón de hash y ruido pero nada inteligible? ¿es el derecho de la radio junto a un ordenador o cargador de baterías de litio? esas dos cosas pueden generar un montón de ruido de RF en una radio de AM. reubicar la radio y vuelva a intentarlo o apague las fuentes de ruido posible. Vuelve a intentarlo.
¿Haz algo ahora? Si su radio se recoge nada, que es una buena señal. audio débil, débil o distorsionado se puede arreglar. Si su radio está totalmente muerto puede que necesite hacer algunas comprobaciones sencillas.
tomar un multímetro y compruebe si existe continuidad desde el terminal positivo de la batería en el chasis de metal radio. la radio debe estar activada para esta prueba. al igual que muchas radios tempranas del transistor, éste utiliza tierra positiva. debe tener continuidad. Si no, usted necesita averiguar por qué.
Mira el control de volumen. el interruptor es construido adentro tiene dos terminales agrupadas. ésos son los terminales del interruptor de alimentación. Compruebe si existe continuidad aquí. debe tener continuidad cuando la radio está encendida. Si no, tu interruptor es malo y que causaría una radio muerta.
Si tienes una radio totalmente muerta, todavía hay esperanza pero puede que desee considerar el hecho de que su radio puede tener problemas más allá del alcance de este instructable.
a continuación, tenemos dentro.
