Cómo saber si una persona está muerta o viva, en un segundo (3 / 4 paso)

Paso 3: Ahora vamos a hacer el mismo dispositivo:

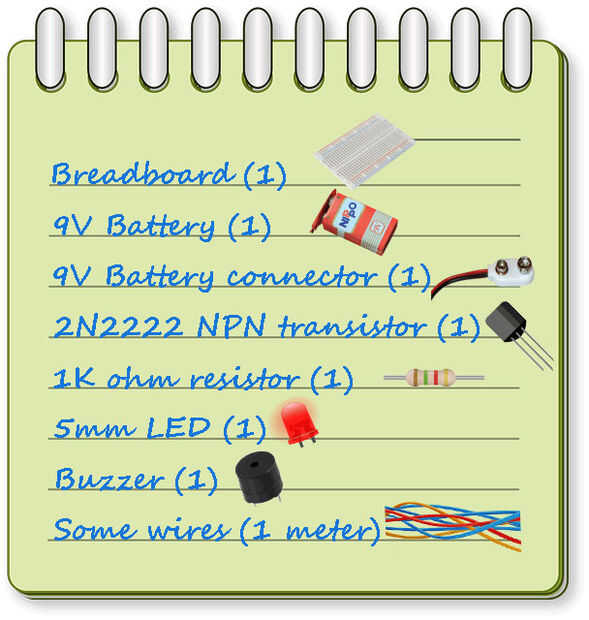

Lista de materiales:

Vea fotos de lista de materiales.

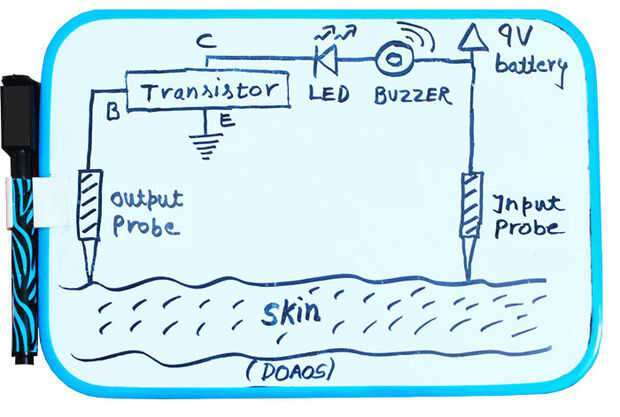

Funcionamiento del aparato mediante diagrama de bloques:

a) batería:

En este dispositivo, utiliza batería de 9V, porque estos son ubicuos y sólo conectando con conector snap, estamos listos para ir.

b) transistor de:

En este dispositivo 2N2222 NPN transistor se utiliza, también se puede utilizar cualquier transistor NPN de pequeña señal y va a trabajar.

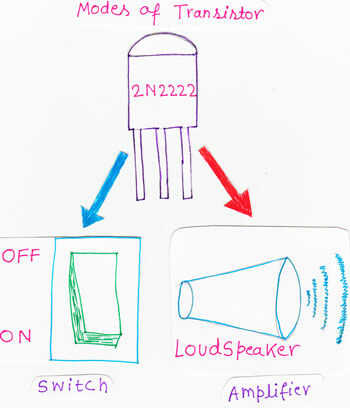

Transistor se utiliza como un interruptor. Derecha pierna mayoría del transistor es coleccionista, media base, más a la izquierda es el emisor. Salida de la batería está conectada a la piel a través de sonda de entrada, esto inicia el flujo de la corriente en todo el cuerpo. La base del transistor es uno que mide la débil corriente que fluye por todo el cuerpo. Si la base del transistor detecta una corriente, que permite una mayor corriente fluye de colector a emisor. El LED y el zumbador se conectan en el camino de la corriente que fluye entre colector y emisor. Si base detecta cualquier actual se convertirá en el LED y zumbador.

c) puntas de prueba (entrada y salida):
En el dispositivo, tanto de entrada y salida son la extensión de los cables, que son conductores de la electricidad. Entrada sonda permite corriente fluya de la batería de 9V a la piel humana a través del sudor. Salida sonda detecta la débil corriente que fluye en el cuerpo humano y entonces dirige la corriente a la base del transistor.

d) salida (LED y zumbador):
LED y zumbador son el componente de salida del dispositivo. Como ya se describió, LED y zumbador están conectados entre la batería de 9V y el emisor del transistor. Si la base que se conecta con la sonda de salida, detecta corriente en el cuerpo, permitirá corriente fluye de colector a emisor, que luego se convertirá en LED y zumbador.

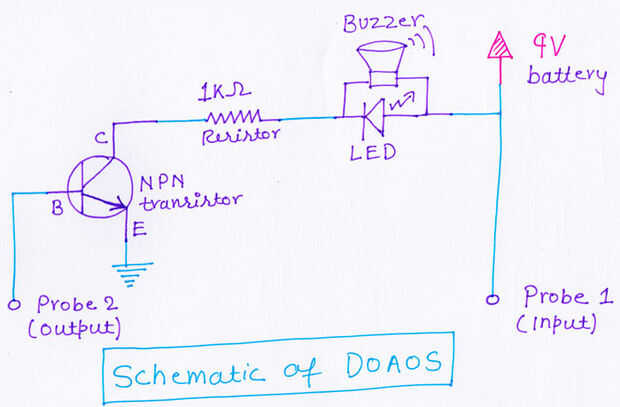

Esquema:

Vea fotos de manual de reparacion.
