Paso 8: Graficar los resultados.
Una vez que tienes la energía para cada valor de resistencia, se puede ver. He encontrado que la manera más comprensible para leer la salida de energía de una célula solar es usar una X / parcela Y (dispersión), con tensión a lo largo del eje horizontal y potencia en el eje vertical.

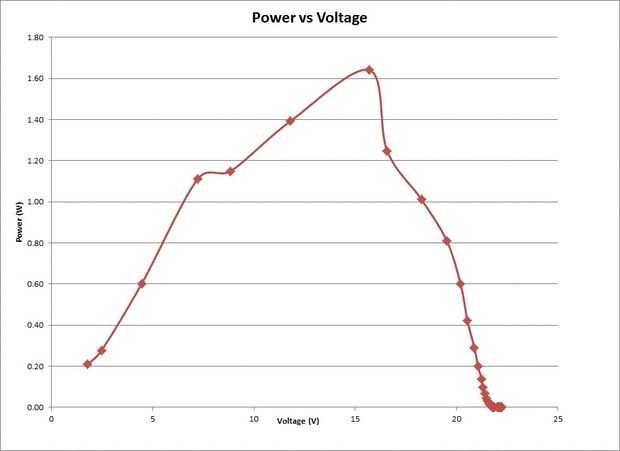

El gráfico anterior se construye de los datos de la muestra. Resulta evidente que la potencia máxima está por encima de la nominal de 1,5 vatios. También podemos ver en el gráfico, que la potencia máxima se correlaciona por encima de 12 voltios. Esto es sobre donde queremos la potencia máxima que, cuando estamos cargando una batería de 12 voltios.
