Paso 4: Conecte su analizador lógico

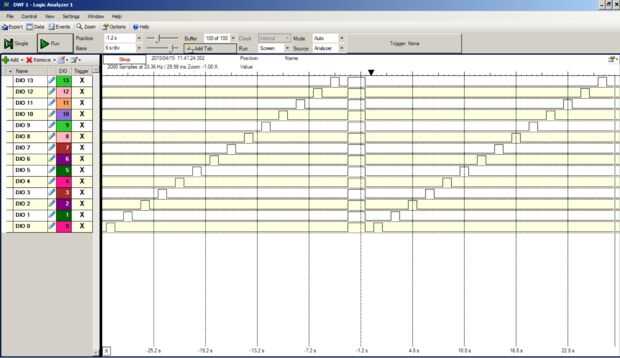

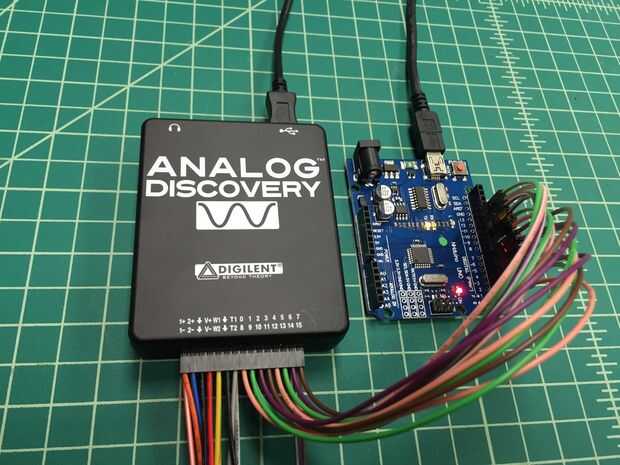

Conectar cada pin digital de su microcontrolador a un canal de tu analizador lógico. Encienda el microcontrolador con el código cargado. Verifique que cada pin está funcionando como se pretendía. Si algo está mal, lo verás inmediatamente. Si el pasador no está provocando en todos o es incorrecta, usted puede encontrar fácilmente el problema usando un analizador lógico.
Generalmente se prueba unos pocos a la vez y marcarlos con un marcador verde si pasan la prueba. La próxima vez que estoy en una carrera por construir un proyecto, con confianza puedo agarrar una unidad probada y sabemos que es totalmente funcional. También, marcará mal pins con un marcador rojo. Si sé que no todos los pines tendrá para un proyecto, trato de elegir primero un tablero con unos pasadores dañados.
