Paso 6: Configuración del circuito

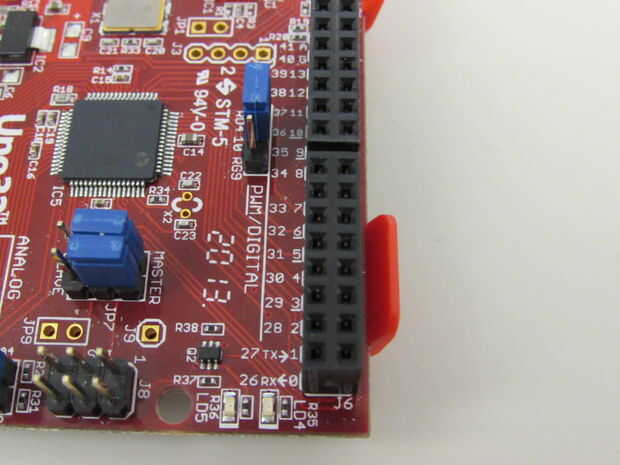

Por suerte, el circuito sí mismo es sencillo. Lo único que tenemos que asegurarnos de es que usamos un pin capaz de pwm en el Uno32. Estos pernos (3, 5, 6, 9 y 10) son identificables por el subrayado que aparece debajo de los números junto a los pines digitales.

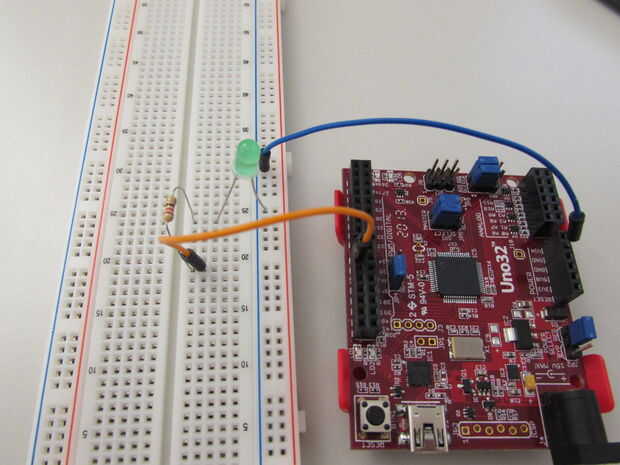

Para configurar el circuito que se muestra en la foto de arriba, conecte uno de los carriles de la energía negativa con un conector de tierra en el Uno32. Luego conectar el cátodo del LED para la negativa y el ánodo en algún lugar en el protoboard. Coloque una pata de la resistencia de 220 ohmios en el ánodo del LED y correr un cable de la otra pierna a uno de estos pines capaz de pwm.
