Cómo simular el módulo GPS en Proteus (2 / 3 paso)

Paso 2: Simulación de Proteus

Simulación de Proteus

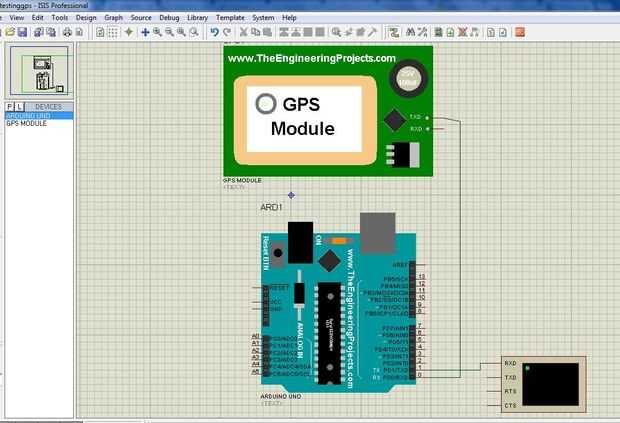

Después de extraer todos los archivos y bibliotecas a sus respectivos lugares, abrir Proteus y añadir Arduino Uno y módulo GPS a su espacio de trabajo y conéctelos como se muestra en la imagen de abajo.

  • Pin TXD del módulo GPS va al PIN0 (pin RXD de Arduino) ya que el módulo GPS se transmite datos a Arduino
  • Pin TXD de Arduino está conectado con el Virtual terminal por lo que podemos mostrar y ver datos GPS en el terminal Virtual.

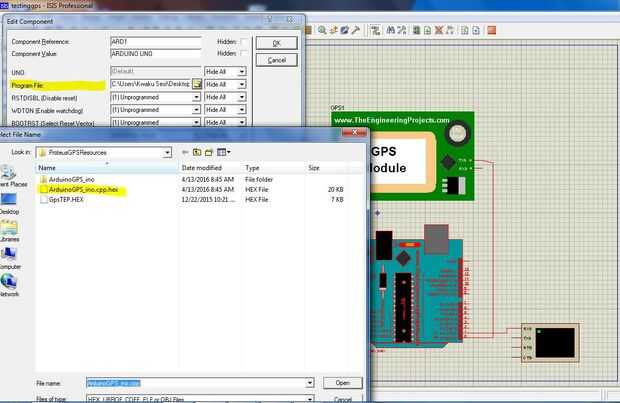

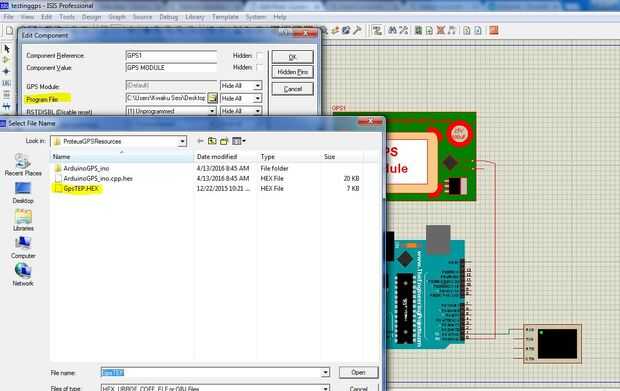

A continuación, haga doble clic en el módulo GPS. Aparecerá un cuadro de diálogo. VAYA a la sección "archivo de programa", haga clic en el icono de carpeta pequeño en la derecha, desplácese a la carpeta "ProteusGPSResources" y seleccione GpsTEP.hex. Repita el mismo proceso para el Arduino Uno pero esta vez, seleccione "ArduinoGPS_ino.cpp.hex". Y eso es todo! Todo se establece. Cuando ejecute la simulación, debe ver algo como esto en la pantalla.
