Paso 1: plantillas
Después de tener todos los elementos cumplire recomiendo hacer 2 plantillas, esto hará que las cosas más fácil y rápido.
La primera plantilla es hacer que las células solares mientras se suelda. He hecho esto de un pedazo de madera y unos clavos pequeños. Que presenta algunas de las células solares en el tablero y marcado lugares para poner las uñas. Asegúrese de que usted ponga los clavos en lugares que cuando usted está de soldadura que no consiguen en el camino de su hierro de la soldadura. Asegúrese de que las células solares pueden deslizarse fácilmente dentro y fuera de las uñas, las células solares son muy frágiles y se rompen fácilmente. La Junta que estoy usando es suficientemente grande para poner 4 células solares en una fila en ella.

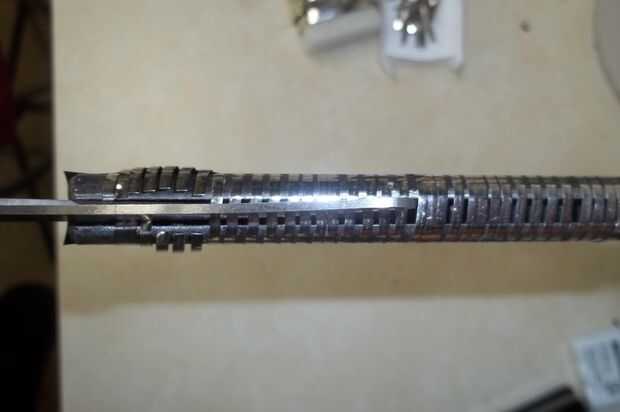

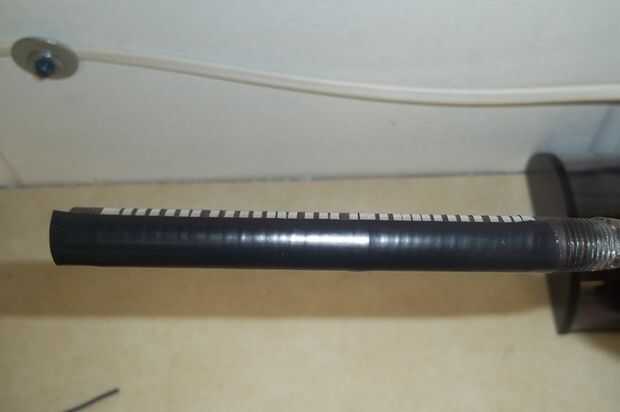

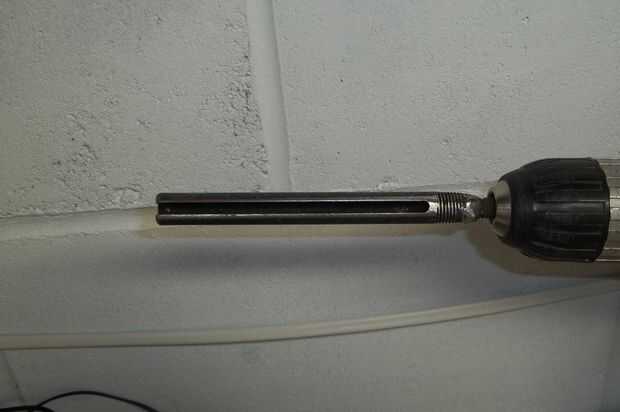

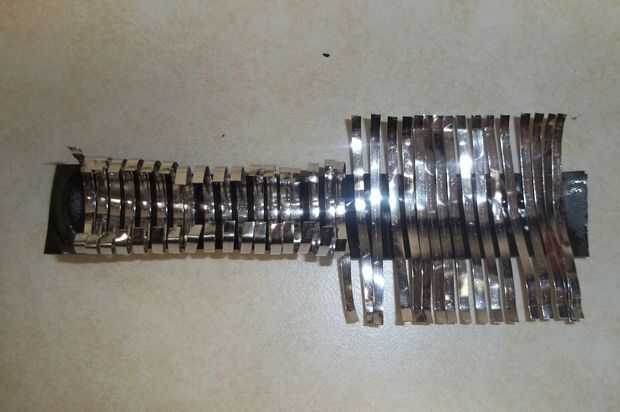

La segunda plantilla se utiliza para hacer los cables de tabulación para las células solares. Es un pedazo de tubo de 3/8 "x 6" de negro. El diámetro exterior de una tubería de 3/8 es un poco más de 1/2". Cuando se utilizan células solares de 1" usar los cables de la ficha que se 1 3/4" de largo. Cuando Envuelva el cable alrededor del tubo de 3/8" sale suficientemente cerca para lo que necesito (1/2" tubo o.d. x 3.14 = 1.57" cualquier desviación flojo). Había fresado una ranura por un lado por lo que una de las hojas de la tijera podría caber a través de él. En el extremo más cercano al taladro soldó con autógena un pedazo pequeño de material redondo en lo que se encaja en el portabrocas. Usar el taladro al viento el cable de la ficha de 2mm alrededor de él, entonces usar las tijeras y cortar el hilo por la ranura. Necesita mantener o el alambre de la lengüeta de la cinta cuando corte o lo harán relajarse y el tamaño incorrecto ficha cables. Después de cortar los cables de la ficha es necesario aplanar hacia fuera. Ver las fotos para obtener más información.

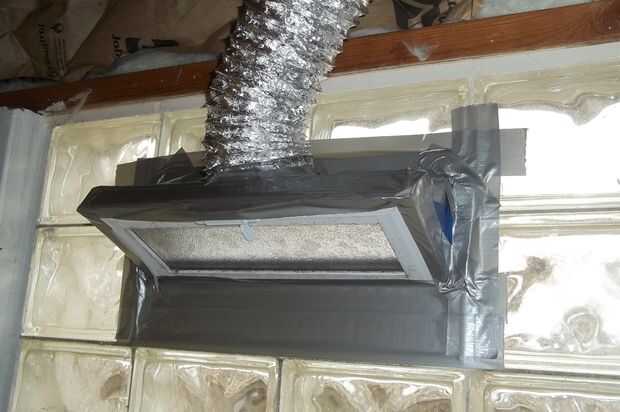

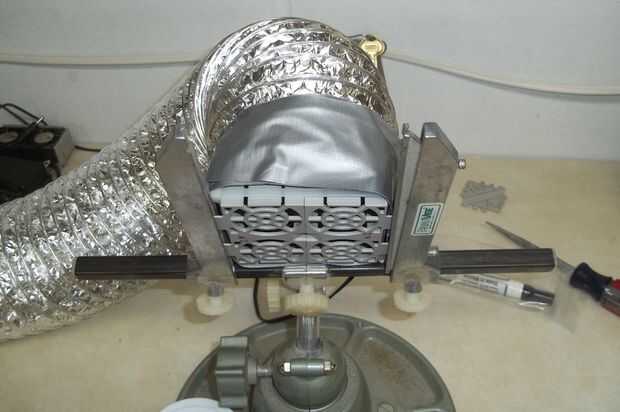

Cuando se configura un área de trabajo recomiendo buena ventilación. Cuando soldadura le hará algo de humo y los gases, no quiere respirar estas. Usé algunos viejos ventiladores de ordenador, un soporte soldador platina, secador de conducto de ventilación, cartón y cinta adhesiva. Mire los títulos en las fotos.
