Cómo soldar celdas solares juntos (2 / 6 paso)

Paso 2: Soldar los cables de la ficha en la parte delantera

Después de que usted tiene la configuración de área de trabajo, y alambres ficha le están listos para comenzar a soldar. El soldador que utilizo es regulable de 10-50 vatios, yo lo tengo configurado de 40 vatios.  Asegúrese de que su punta es limpio y estañado correctamente, una punta sucia no funcionará bien y podría contaminar lo que está trabajando.

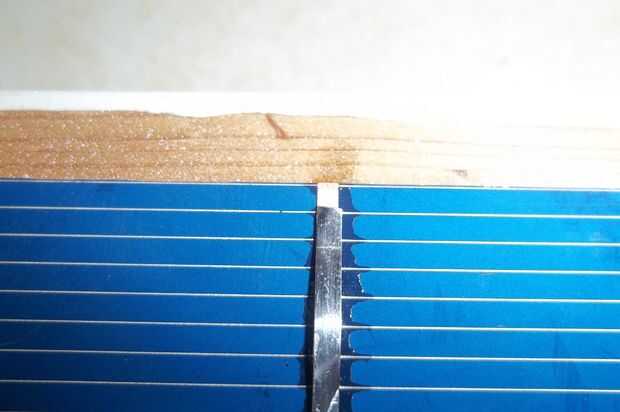

Ver en la imagen son rayas blancas de arriba a abajo. Estos son donde se fijan los cables de tabulación.  Puedes ver de cerca la imagen que el cable de la ficha no es completamente en la parte superior de la célula solar. Esto es sólo para asegurarse de no haga contacto con la célula que estará por encima de él.

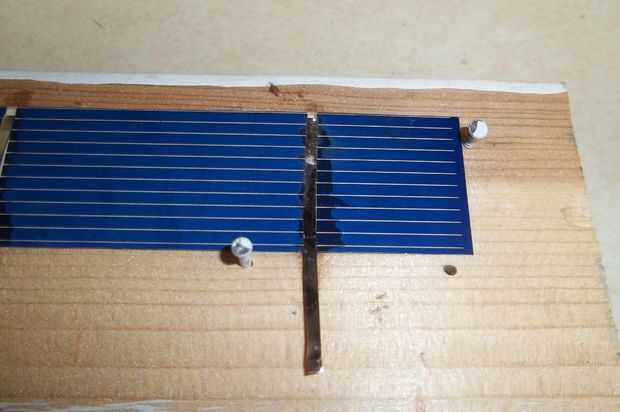

1. en primer lugar usted necesita utilizar el lápiz de flujo. poner una ligera capa de flujo en esa franja de color blanco. Ver las áreas más oscuras de azul, que es el flujo que fluyó de la raya blanca.

2. Coloque el cable de ficha en esta franja.

3. usando una herramienta de explotación (o algo similar) sostenga la pestaña de alambre en su lugar. no presione duro, que podrían romper la célula solar debajo del alambre de la lengüeta.

4. movimiento de arriba hacia abajo, utilice su soldador y empezar a soldar el alambre de la lengüeta hacia abajo.  No deje que su plancha conjunto en un solo lugar, te quemará la célula solar. Usted tendrá que desplazarse la herramienta de explotación como se mueva la plancha hacia abajo, no deje que el cable de ficha mover.  Apretar el cable de ficha hasta que la soldadura se enfríe.

5. Repita para todos los cables de la ficha a través de la célula.
