Paso 3: Conexión de las células

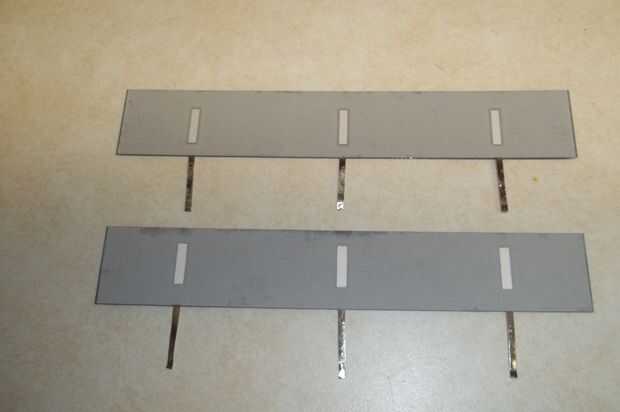

1. voltear todas las células que necesitan estar conectados y flujo en las zonas blancas.

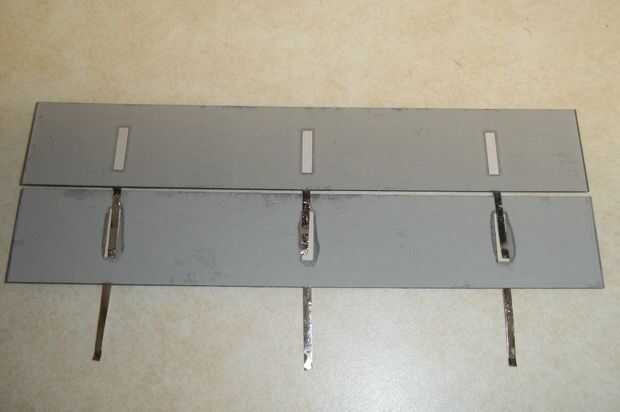

2. Coloque los cables de la ficha de la celda superior en la parte posterior de la celda inferior. Todas las células necesitan al frente conectado de una célula, en la parte posterior de la siguiente. Esto les pone en la serie.
3. las conexiones de la soldadura.
4. Repita hasta que haya tantas como necesites en una cadena.
Estas células necesitan estar conectados en serie, porque cada célula produce 1/2 voltios. Si usted está haciendo paneles de 12 voltios necesita 36 células en serie. 36 celdas de 1/2 voltios = 18 voltios, esto es sobre lo que usted debe tener al probar con un multímetro. Se trata de una lectura de "sin carga". Cuando estas células se ponen en carga, como carga de la batería, el voltaje debe caer a 14-16 voltios. Este 14-16 voltios se necesitan para cargar una batería de la misma manera que un automóvil produce 14-16 volts para cargar la batería de 12 voltios.
