Paso 4: Conexión de cadenas
Ahora mostraré cómo conectar 2 cadenas entre sí.
Como me quedé antes, las células necesitan estar conectados parte en la parte delantera. En el extremo de la cadena necesita los cables de la ficha de 2mm que sobresalen de los extremos de las 2 cuerdas a que necesita. Puede utilizar cables más cortos de ficha para esto si quieres.
1. Agregue los cables de la ficha al final de las cuerdas.

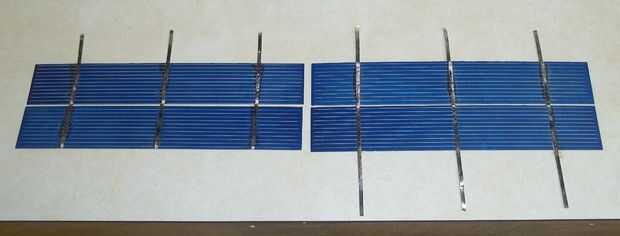

2. Ponga las cadenas al lado de uno con un pequeño espacio entre ellos. Recomiendo hacerlo en el vidrio que va a utilizar para el panel solar, o en algo que estas células pueden mantenerse en hasta que están listos para poner en un panel.
3. Mida la longitud que usted necesita para el cable. Luego corte el cable 5mm a su medida.
4. Utilice el lápiz de flujo en los lugares que se unirá el buss. Sólo necesita colocar el flujo en los cables de la ficha, no ficha y cables de buss.

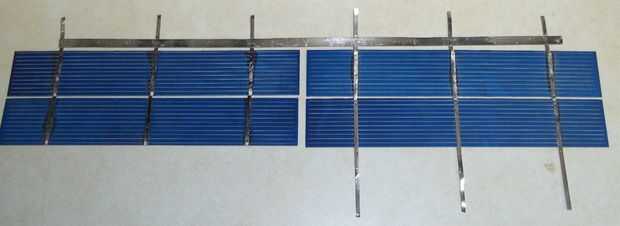

5. Alinee el cable en un extremo de los cables de la ficha. El cable no necesita sobresalen sobre el final, sólo hacerlo aún. Mantener cerca de las células, pero no los toque.
6. trabajar su camino desde el primero de ellos que sueldan, mantenga el cable plano al moverse.
7. después de terminar de soldar, corte de alambre sobresaliendo más allá de los extremos de los cables de la ficha y el cable.

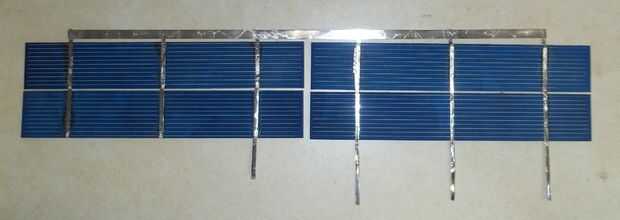

En el cuadro fueron el alambre extra se ha recortado de ves un cable ficha extra en la cadena izquierda. Pongo ese cable ficha por ahi para probar las celdas para asegurarse de que estaban conectados. Afirmé anteriormente que las células producen 1/2 voltios, entonces 4 células deberían ser 2 voltios. Estaba sentado bajo una luz fluorescente cuando probé estas células. Tengo una lectura de 1,2 voltios. Eso es muy bueno ya que la mayoría de las células no funcionará a menos que se exponen a la luz solar real.
Recuerde que cuando pruebas y conectar los cables que se quedará sin el panel de la parte superior de la célula son negativa y la inferior es positiva.
