Cómo soldar componente SMD PCB impresionante o cualquier otro tipo de PCB (1 / 14 paso)

Paso 1: ¿Qué necesitamos?

Para hacer un cuento largo de PCB impresionante
le ha permitido a soldar los componentes SMD en paquete 0603, 0805, 1206, SOT23, SOT223 y uso en el tablero de pan cuando usted está haciendo su prototipo.

Más detalles sobre PCB impresionante se puede encontrar aquí.

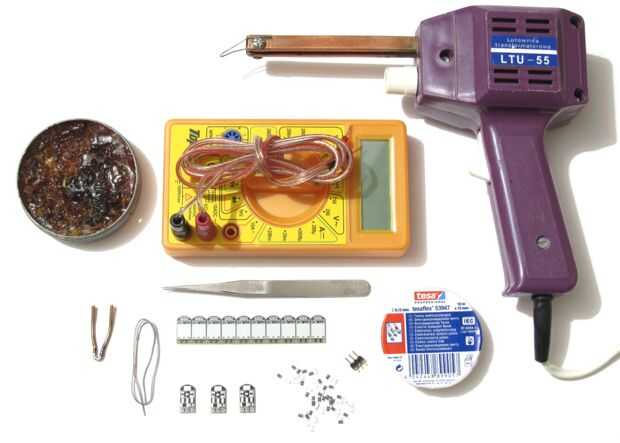

¿Qué necesitamos?

1. PCB impresionante u otros PCB.

2. componente SMD - en nuestro caso será resistencia en 1206 del paquete y valor 10 k Ohm.

3. lata - soldar componentes SMD en la placa.

4. lugar de contaminación de la soldadura de resina - limpieza.

5. pinzas - para tener un mejor componente SMD de mango.

6. estación - para derretir el estaño y soldadura SMD en la placa de soldadura.

7. aislante cinta adhesiva - para fijar el PCB en el lugar durante la soldadura de SMD.

8. medidor - para verificar el resultado después de soldar.
