Cómo soldar pernos encabezado (2 / 7 paso)

Paso 2: Fijación de PCB

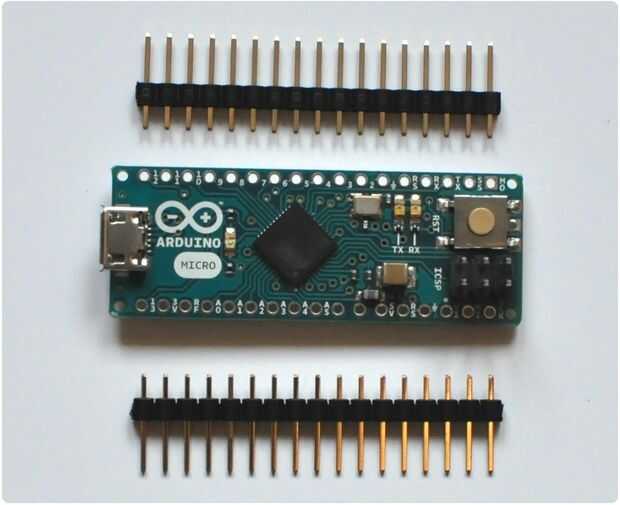

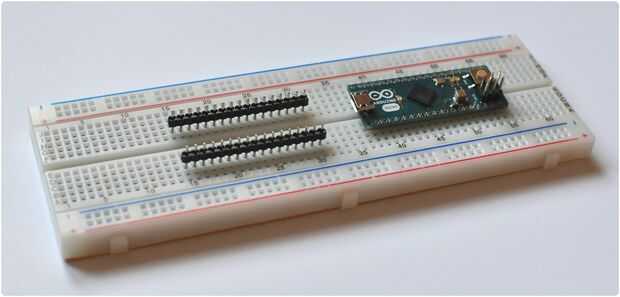

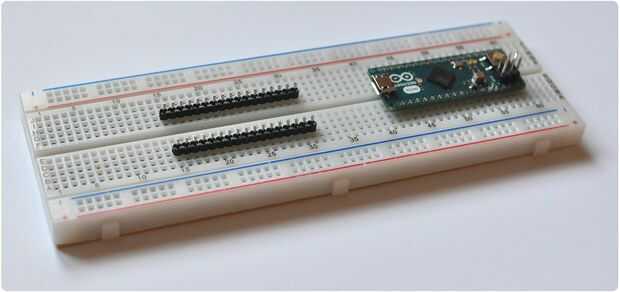

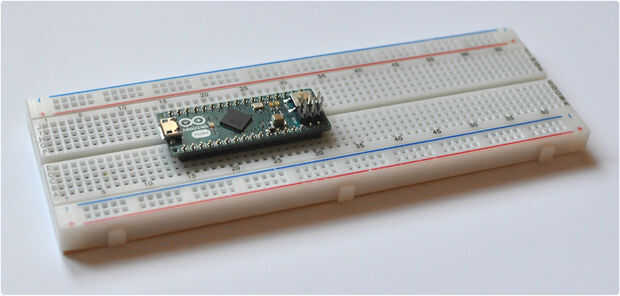

Pasadores de montaje THT en tablero de pan.

Filas de betwean 2 trama de pines en el caso de Arduino Micro es 0.6 pulgadas. Trama del agujero en el Arduino Micro permite colocar conector estándar con médula de 0,1 pulgadas (2,54 mm).

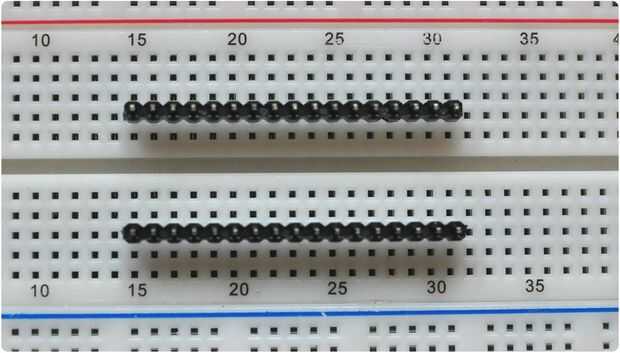

Cada tira tiene que tener 17 pines.

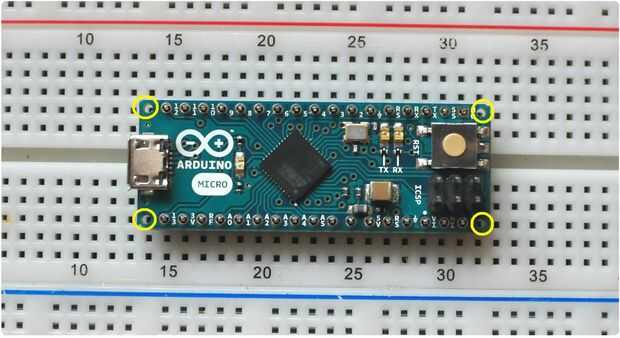

Asegúrese de que los agujeros marcados en color amarillo deben permanecer vacíos. No están conectados eléctricamente con el tablero. Coloque el conector de forma simétrica.
