Paso 6: Comprobación de resultados con el IDE de Arduino
Ahora es el momento para ver si los pasadores se sueldan correctamente. Verificación se hará utilizando el IDE de Arduino entorno USB cable, LED y resistencia.

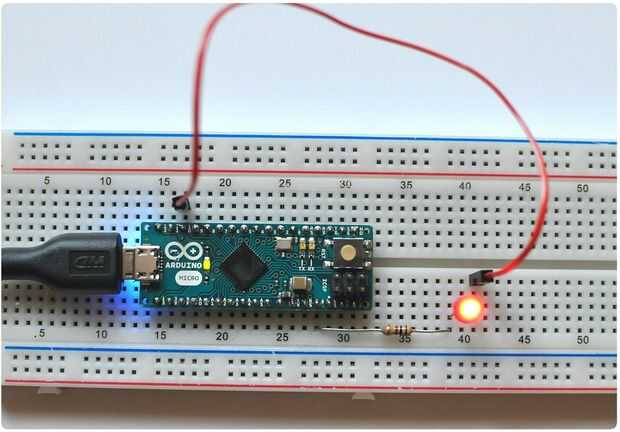

Conectar una led de la resistencia de una toma de tierra, segunda etapa de resistencia de conectar a la pierna más corta del LED (catódica). Pierna más larga del LED (ánodo) Conecte al primer pin del cable. Segundo pin del cable Conecte al pin probado.
Abra el IDE de Arduino.
Conecte el Arduino Micro mediante cable USB a la PC.

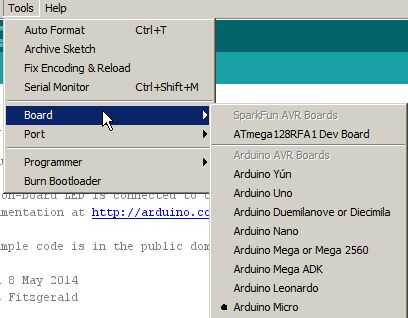

Seleccione del menú superior herramientas adecuada Junta Directiva, en nuestro caso Arduino Micro.

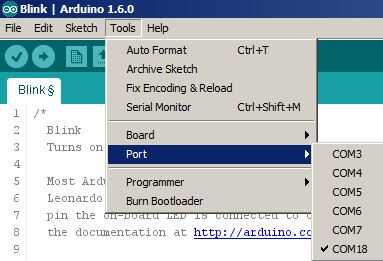

Seleccione Puerto serie adecuado de la herramientas del menú superior.
Copiar dibujo de vacío debajo de código.
Copiar dibujo de vacío debajo de código.
Guardar el dibujo (CTRL + MAYÚS + S).
Vuelva a cargar el dibujo (CTRL + R).
Carga (CTRL + U).
Después de subir con éxito un programa a nivel de Arduino Micro de cada shoud pines digitales y analógicos tienen alto estado.

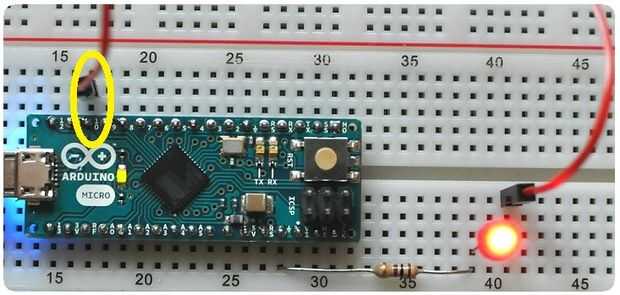

Ahora ir con guiño de cable por cada pin. Si el pin se suelda correctamente LED será turno de.
