Paso 11: Conectar el módulo de Bluetooth a Leonardo para la programación serial
El cableado es el mismo que el Micro Pro en el paso 7.
- Conectar el pin RX del Arduino al pin TX del transceptor.
- Conectar el pin TX del Arduino a través de un divisor de voltaje al pin RX del transceptor.
- Conectar 5V de Arduino para el VCC o 5.0 pin del transceptor.
- Conectar el GND de Arduino al pin GND del transceptor.
- Conectar la clavija del estado del transceptor en el pin RST de Leonardo a través de un condensador de uF 0,1
Energía al Leonardo vía el puerto USB, conecte una batería al pin de Vin o conecte una fuente de alimentación regulada de 5V al pin de 5V.
En el IDE de Arduino menú goto herramientas, tablero y seleccione [Optiboot] ATmega32u4 Leonardo 57600 baudios. En herramientas, puerto, seleccione el transceptor Bluetooth. Empezar a subir bocetos! Si utilizas Serial1 en vez de serie en sus bocetos, puede utilizar al Monitor Serial IDE para interactuar con tu Arduino a través de Bluetooth.

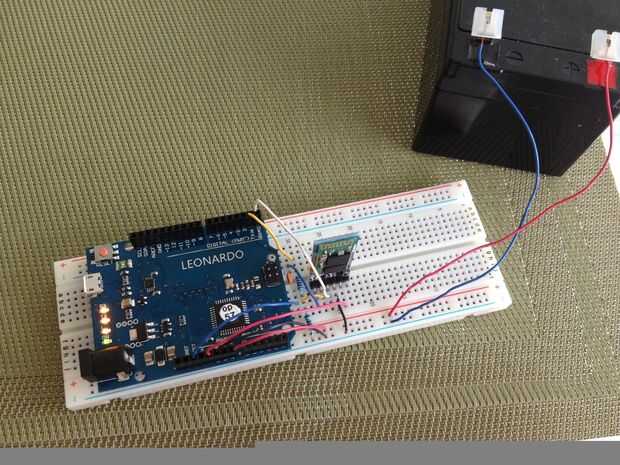

Observe en la imagen que he añadido la etiqueta OP57 a Leonardo, me recuerdan que tiene el bootloader Optiboot a. Me recordará no al usar el cable USB para subir bocetos. Ahora acepta programación a través de los pernos de RX/TX en vez de USB.
Leonardo tiene suficiente espacio en blanco que podría usar algún gorila o pegamento caliente y cuidadosamente coloque el módulo Bluetooth, resistencias y el condensador, en la zona del nombre/logo de Leonardo y alambre para arriba permanentemente. Entonces podría añadir su propia etiqueta personalizada en la parte superior y llamarlo algo así como BT. Leo
El Arduino Micro es también una miniatura de Leonardo, y el Arduino Robot es un par de Leonardos en ruedas, por lo que el mismo procedimiento debe aplicarse para hacerlos programables vía Bluetooth. No tiene ninguno de esos a mano, pero si alguien sigue este procedimiento y quisiera que me enviaran fotos de los cables de las placas, puedo publicarlos. Lo mismo se aplica para Arduino Esplora.
