Paso 7: Conectar el módulo Bluetooth al Micro Pro para la programación serial
El pin de estado se utiliza como DTR cuando están programando un Arduino con el transceptor de Bluetooth. Si se conecta al pin RST de la Arduino a través de un condensador de uF 0,1, se pulsará una señal reset Arduino cuando se realiza una conexión serial. Este es el mismo método utilizado para programar un Arduino Uno, Duemilanove, Nano, Mini Pro u otras placas basadas en el ATmega328. Nick Gammon nos muestra una imagen bastante cuidada de lo que parece pulso del condensador en línea en comparación con la señal DTR, que baja y permanece baja durante la conexión: http://forum.arduino.cc/index.php?topic=145996.0
Cuando subes un bosquejo para un Micro Pro (o Leonardo) mediante una conexión USB con el cargador de arranque de Caterina, el proceso es diferente. El Micro Pro no se restablece vía DTR, pero más bien el IDE de Arduino envía una señal estableciendo brevemente la velocidad en baudios en 1200, que permite a un vigilante reiniciar en la Micro Pro y luego acepta el bosquejo a través de USB.
Lo que hemos hecho por quemar el bootloader Optiboot a Micro Pro es cambiar ese comportamiento y que el Micro Pro se comporte como un Mini Pro. Restablecerá por medio de una señal DTR serial, y el Micro Pro será un boceto vía serie. Como se mencionó anteriormente, el puerto USB funcionará aún en el Micro Pro para todos los usos excepto subir bocetos.

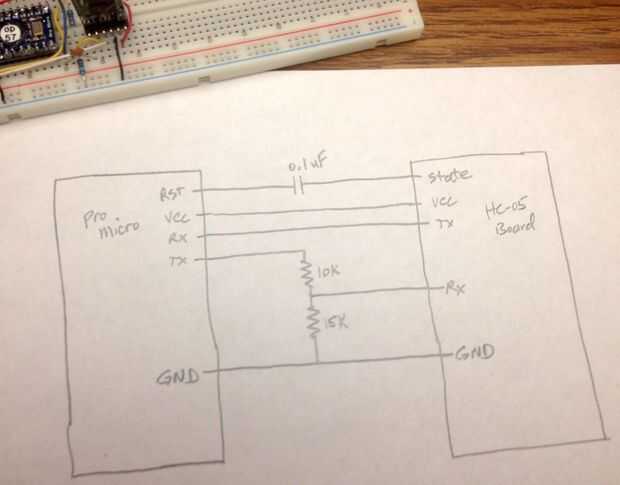

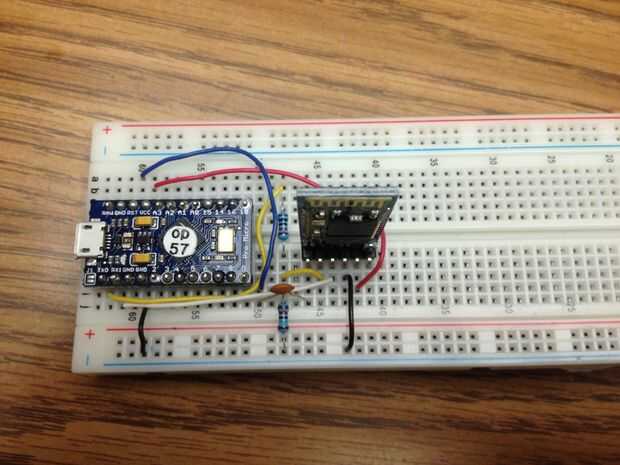

Conecte el transceptor Bluetooth al Micro Pro Optiboot usando el mismo cableado que utilizamos antes para programar la emisora:
- Conectar el pin RX del Arduino al pin TX del transceptor.
- Conectar el pin TX del Arduino a través de un divisor de voltaje al pin RX del transceptor.
- Conectar VCC o 5V de Arduino para el VCC o 5.0 pin del transceptor.
- Conectar el GND de Arduino al pin GND del transceptor.
Añadir una conexión más; conectar la clavija de estado del transceptor en el pin RST del Micro Pro a través de un capacitor de 0.1 uF, según lo discutido arriba.
Ahora puede encender el Micro Pro mediante el puerto USB. Si se conecta a su computadora para hacer eso, usted notará el puerto USB no enumerar o hacerse visible como un dispositivo a su ordenador como un típico Micro Pro Caterina-gestor de arranque. El equipo sólo suministra la alimentación y el puerto USB es de otra manera inusitado hasta poner un dibujo que utiliza USB, como un dibujo que utiliza de serie, teclado o ratón funciones. Si un bosquejo que subes a él utiliza Serial1 y no utiliza Serial, teclado o ratón funciones, sólo se utilizará el puerto USB para poder. Puede utilizar un cargador de teléfono celular para energía. O puede omitir la conexión USB y en su lugar conecte una batería a la entrada de materia prima o conecte una fuente de alimentación regulada de 5 V al pin de VCC.
