Paso 2: Realizar las conexiones

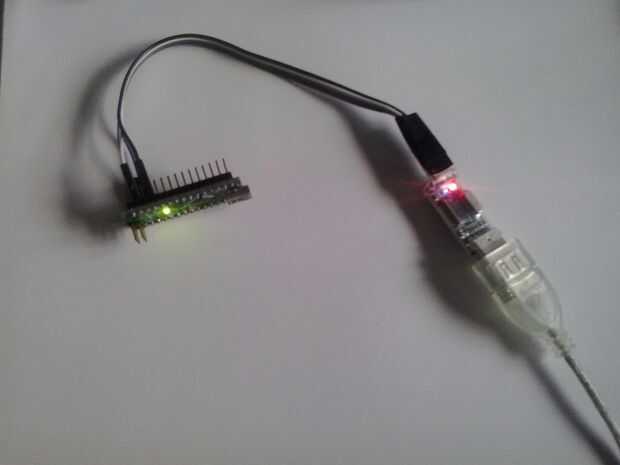

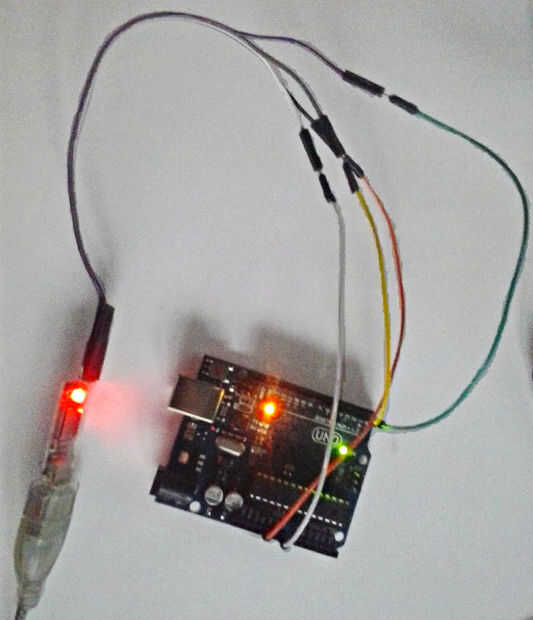

La conexión no es difícil en absoluto, sólo tienes que seguir estos pasos. Para hacerlo más claro, he incluido fotos y un diagrama para que veas lo que quiero decir.

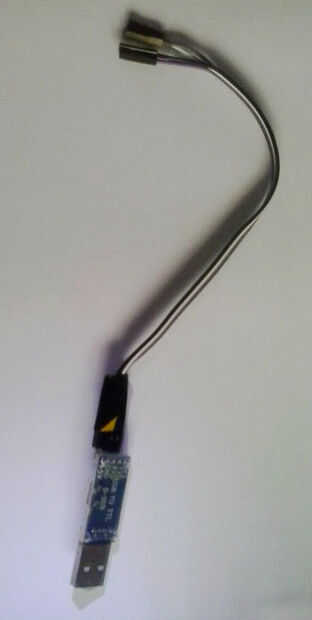

Primero los 4 DuPont cables a 5V, GND, RX y TX de la convertidor de USB a TTL, utilizan la línea de 3V3 para 3.3V juntas. Asegúrese de que no usar 5V para 3V3 juntas ya que probablemente freír la placa. Utilizando 3V3 para tableros de 5V no es problema pero podría no funcionar como debería. Cuando conectas 5V y 3V3 a un tablero de 5V el voltaje más alto de la fuente es used(5V).

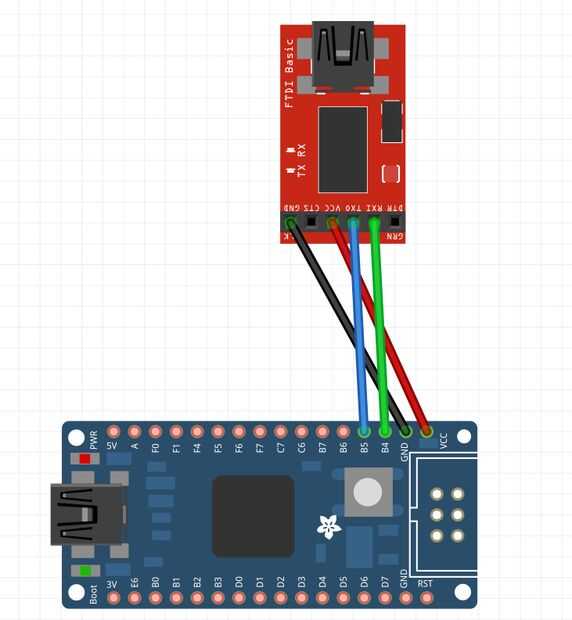

A continuación, conecte el otro lado de los cables de 5V y tierra, que conectar RX TX y TX a RX y conecte el convertidor de puerto USB de su pc. Sus conexiones deben ser como esta:

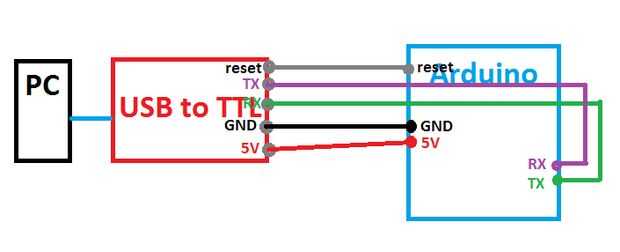

Puerto USB del PC <> – USB a TTL
3V3---3c3 en Arduino (sólo al usar tableros de 3c3)
TXD--> RX en Arduino
RXD <---TX en Arduino
GND---GND en Arduino
5V---5V de Arduino
Asegúrese de conectar 16.Grey con TX(transmit) esto es porque por un lado los datos es transmitidos y recibidos en el otro lado, así que cuando conecte TX a TX ambos lados enviará los datos pero ninguno de ellos va a leer porque no hay datos están enviar RX.
