Paso 3: Cargar un bosquejo
Ahora que tienes todas las conexiones hechas y el dispositivo conectado a su pc, abrir el IDE de Arduino, seleccione la placa que vas a subir tu dibujo a. No tienes que hacer nada con el convertidor USB a Serial, solo lo único que hace es convertir los niveles de lógica USB a niveles TTL compatible con Arduino. Beter versiones tienen una conexión de reset para restablecer la Junta para que entre en modo de programación.
Asegúrese de que el led en la placa está encendida y el Arduino es reconocido por el IDE y seleccione el puerto COM adecuado. (si no reconoce el dispositivo ir al último paso)
Ahora Revise su bosquejo y presione el botón subir. Si tienes un convertidor con auto función de reajuste que el convertidor tire la línea de reset en el tablero de baja antes de empezar a subir. La línea de reset en el Arduino debe ser tirado bajo el gestor de arranque se activa y puede subir bocetos nuevos para la Junta.
Si tienes un convertidor sin una línea de reset tienes que poner manualmente la tabla en modo de programación antes de subir un nuevo dibujo. Para subir un dibujo simplemente presione el botón subir, presione y sostenga el botón reset en su tabla y espere el programa para empezar a subir, los comienza a subir, suelte el botón de reset y su bosquejo debe subir. Trate de subir el sketch de FastBlink y espere a cargar, si es todo éxito que comenzara el led parpadea dos veces y de esperar un rato.

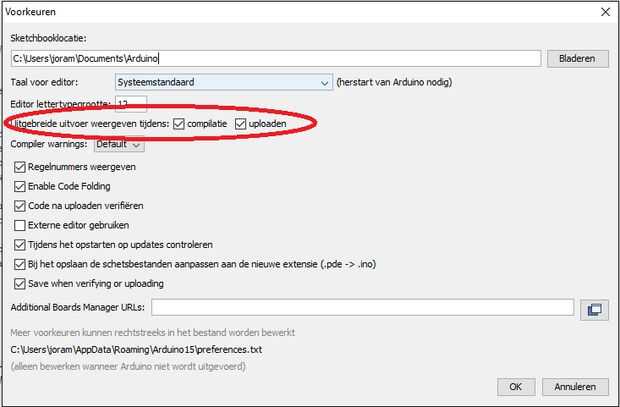

Para hacerlo más fácil para usted ver cuándo debe liberar el botón reset te recomiendo habilitar salida avanzada durante la compilación y la carga, para habilitar esta:
- ir a archivo > Preferencias
- Seleccione las casillas de salida de avances durante la compilación y la carga
- puede que necesite reiniciar el IDE

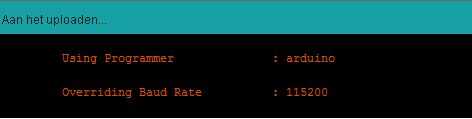

Usted pulse el botón de reset cuando se produce una gran cantidad de texto (blanco) para la depuración screen(see image) y cuando el texto vuelve naranja y dice algo como "reemplazar la velocidad en baudios" debe liberar el botón, si es al aceptar verás algo como esto: 'Cargando...' seguido de ' lectura / verificar... hecho. boceto utiliza 1,234 bytes (27%)' o algo por el estilo.

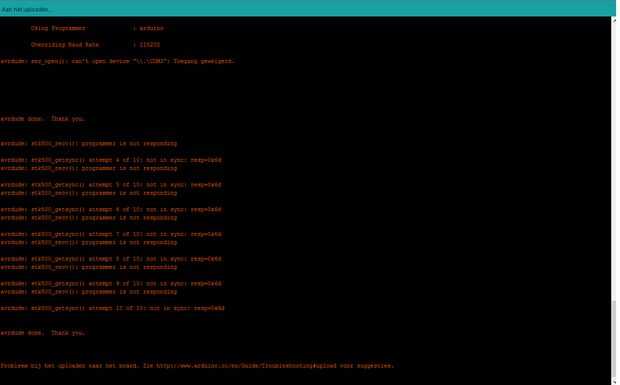

Si ves algo como 'no se pudo cargar' o 'programador no responde' que significa que usted presiona el botón para tarde o no liberarlo en el tiempo, sólo sigue practicando hasta que lo logras.
Si obtienes el mensaje 'Junta en COM3 no disponible' que probablemente conectado RX para RX y TX a TX o seleccionado el puerto COM equivocado, si no continuar al siguiente paso.
