Paso 1: La conexión

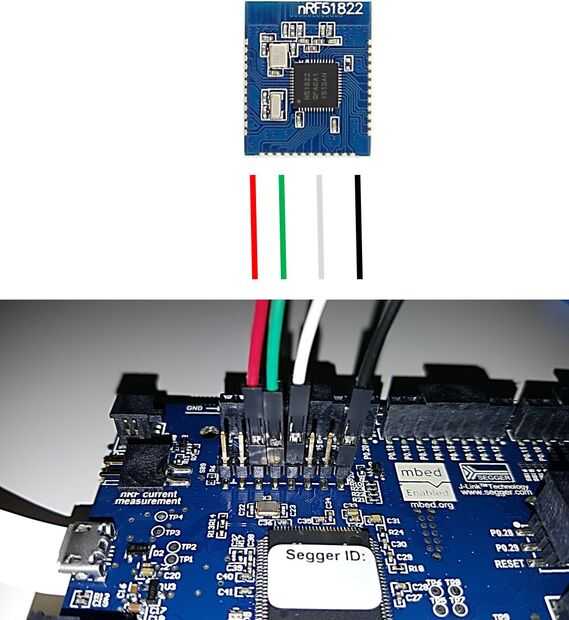

pines de programación de nRF51-DK son ocho. Necesitamos sólo cuatro pernos de la misma. Estos soncomo se ve en la foto de arriba:
Cable rojo = VTG (voltaje Triger Pin)
Cable verde = SWDIO
Cable blanco = SWDCLK
Cable negro = GND Pin de detectar
Su chip de nRF51822 probablemente en la superficie de su producto. Debe ser ha conseguido programación pins como/Debug Debug fuera nombrado.
Es necesario insertar una batería para su faro y pin positivo de la batería tiene que llegar unido a Tensión Triger Pin de nRF51-DK, pin negativo de la batería del transmisor tiene que llegar unido al Pin de detectar tierra. Esto es para decir nRF51-DK para no obtener un archivo hexadecimal de mi ordenador, este código no es para ti, es para el código de hardware otro (firmware). Así, cuando nRF51-DK detecta una fuente de tensión entre VTG y GND detectaron pines, se le enviará el código hexadecimal directamente al chip de nRF51822 del módulo de su faro. Esta es la programación.
Necesita usar baterías externas para su faro para obtener trig una tensión entre los polos VTG y GND de la fuente.
Ahora, utilizan cable micro usb para conectar tablero nRF51-DK al ordenador, conecte la placa de Faro de nRF51822 chip incluido a nRF51-DK con cables de protoboard pequeño. Abra Junta nRF51-DK con su botón de la diapositiva y su faro con fuente de tensión externa de energía.
