Paso 2: El modelo 3D y generar el código G
Ahora que tiene la onda que
desea es el momento de proyectarla en un modelo 3D que puede ser. Como siempre hay un gran número de formas de hacer esto. Voy a hablar de los dos que conozco.
En primer lugar puede convertir la imagen 2D en un 3D archivo STL usando un programa como Rhino (gratis 60 días de prueba) y luego crear el modelo 3D usando un programa como MeshCam o fusión 360. Esto produce resultados agradables y le permite tener un control completo sobre sus trayectorias.

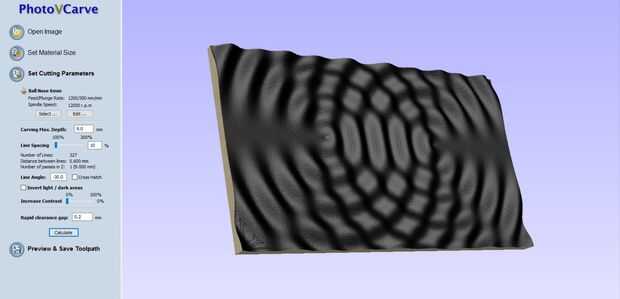

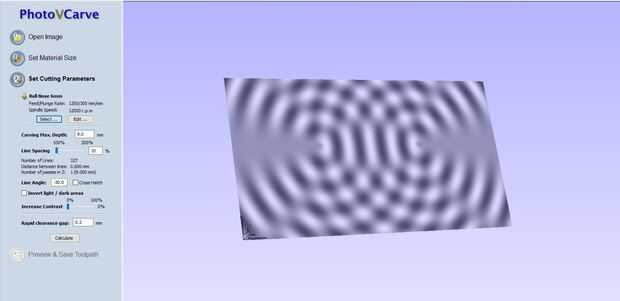

Alternativamente puede utilizar PhotoVCarve o simplemente VCarve que es lo que prefiero utilizar. Esto le permite importar imágenes y genera trayectorias de herramienta de la imagen. Tiene una versión de prueba gratuita pero deja molestas marcas de agua en la imagen.
Yo recomendaría una profundidad máxima de alrededor de 5-7mm para obtener buenos resultados en madera contrachapada de BB como se desbloquea una buena cantidad de capas sin hacer los valles de la onda demasiado profundos y fuertes. Una vez que han proyectado su imagen de modelo 3d puede generar el código G para su máquina CNC. Si no tienes una máquina CNC (no de la mayoría de la gente) entonces siempre se puede ir a una tienda local de la máquina o makerspace y existe la posibilidad que ellos tallan algunos artículos hacia fuera para usted por un módico precio. También hay algunos recursos en línea, pero esto sería costoso (gastos de envío y embalaje para artículos grandes) y podría tener alguna explicación para conseguir lo que deseas.
Formas curvas y orgánicas como esta se requiere un molino de extremo de nariz de bola. Yo uso un 3,175 mm uno para ondas más pequeñas y 6mm de uno de los pedazos más grandes. Para una superficie de buen acabado que no requiere mucho lijado utilizo un paso más de 10 a 15% dependiendo de las limitaciones de tiempo. Para mi CNC (y talla X) he encontrado que con tal un pequeño ancho de paso puedo utilizar una profundidad de 10mm de corte e ir hasta 2000mm/min! (bastante rápido para mi máquina de hobby!)

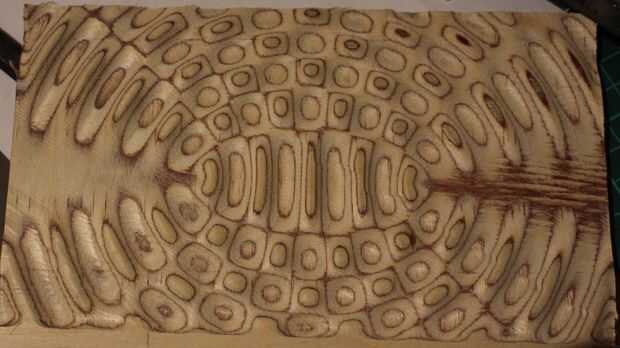

He encontrado que el mejor material a utilizar parece ser de madera contrachapada de abedul de alta calidad - no el barato cosas cutres pero lo muebles grado abedul. Esto deja a patrones de contorno muy agradables con un bonito contraste entre las capas una vez terminada. Alternativamente esto puede parecer muy agradable si se hace es una madera de grano pesado o en algún tipo de micarta capas de material.

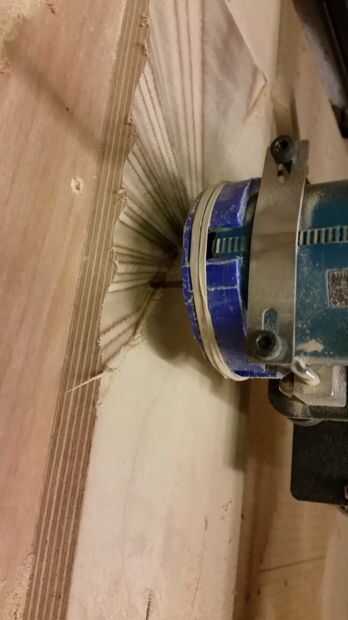

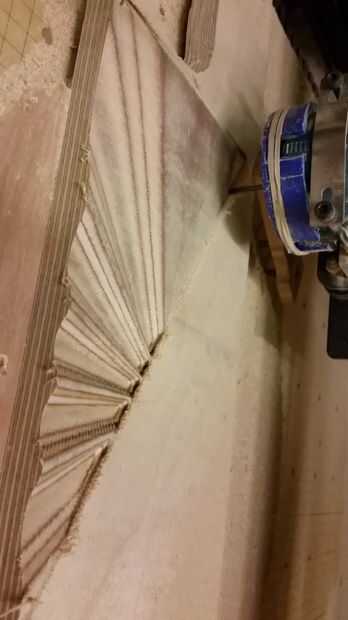

Una vez seleccionado el material es tiempo de tallar! Hasta ahora he sólo estado probando astillas pequeñas piezas de material debido al elevado coste de esta madera pero algún momento en el futuro que voy a intentar hacer una mesa de café o algo más grande.
Te recomiendo comenzar a pequeña escala sólo para que pueda ver lo que parecen los patrones en la vida real y luego poco a poco su forma de trabajo en tamaño.
La mayoría de mi talla en esta escala sólo toma 1 o 2 horas pero algo más grande podría tomar hasta 6 horas (con mi equipo amateur).
