Paso 2: Montaje escudos y sensores de preparación
Protector de la onda
http://www.Ladyada.net/make/waveshield/SOLDER.html

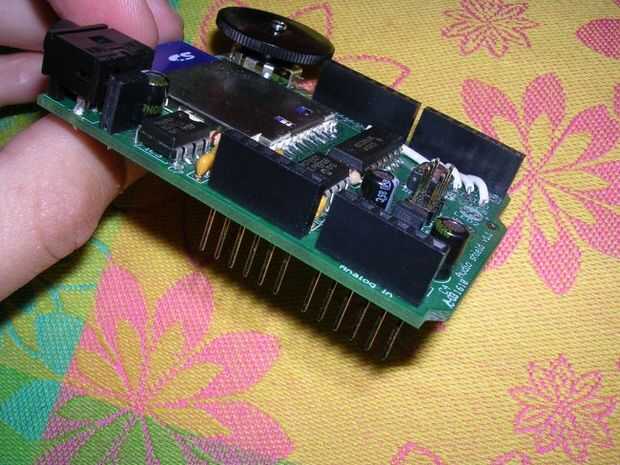

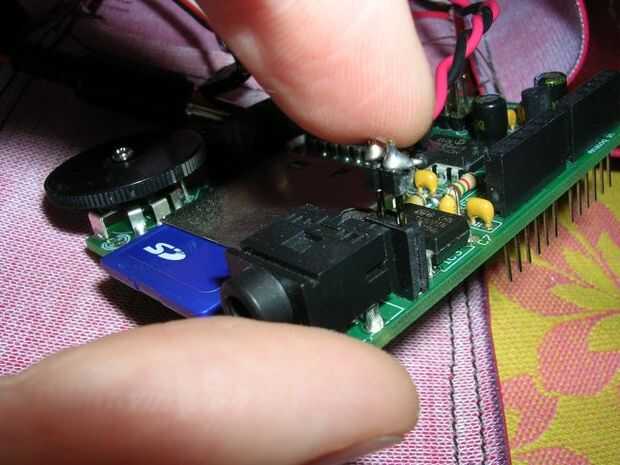

La única modificación que haremos para este escudo es en lugar de soldadura en los pernos de cabecera que vinieron en una tira de 36, se soldar en las cabeceras de apilamiento de escudo que compramos en el último paso. Lo hacemos así podemos apilar nuestro escudo Proto en la parte superior el escudo de la onda más adelante. Clip de dos de sus pernos encabezado y soldarlos en los dos cables de altavoz. Luego enchufa el altavoz en el escudo de onda cerca de la salida de auriculares.
El protector de la onda también necesita una biblioteca especial para funcionar correctamente. La biblioteca puede ser descargada code de Google hosting página. http://code.Google.com/p/wavehc/

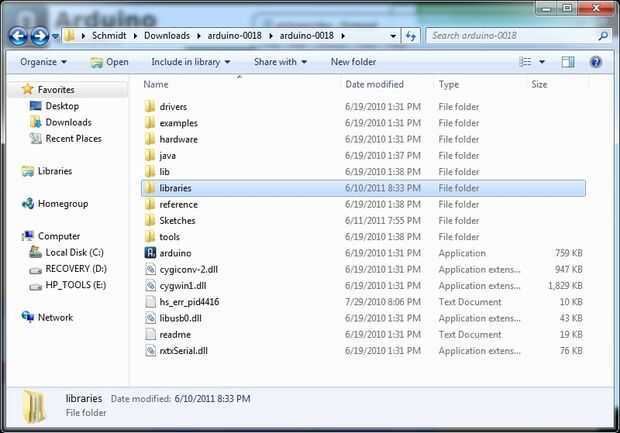

Haga clic en la pestaña de descargas en la parte superior izquierda de la página y descargar la nueva biblioteca de la lista. Una vez que se descarga debe descomprimirlo en la carpeta de Arduino, "Biblioteca". Estoy utilizando Arduino versión 0018 y mi directorio tiene este aspecto;

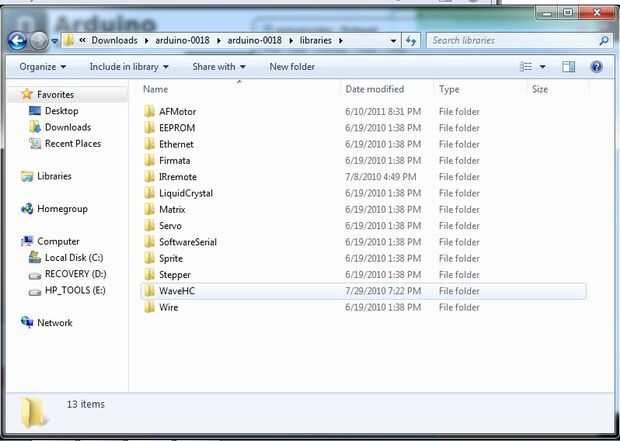

Arduino-0018/bibliotecas
Escudo de proto
http://www.Ladyada.net/make/pshield/SOLDER.html
Este escudo podemos montar exactamente como la demostración de instrucciones. Una vez todo está soldado en su lugar y enfriado un poco, puede pele apagado el forro de la placa de tamaño 1/4 y pegarlo a la Proto Shield.
Potenciómetro de 10K
El siguiente es el potenciómetro de 10K. Soldar un cable a cada uno de los tres pernos. Color de codificación de ahora nos ayudará mucho más tarde. Soldadura de 15 pulgadas de cable de conexión blanco al pin central y 15 pulgadas de color rojo y 15 pulgadas de cable de conexión negro a los dos fuera de los pernos. Intercambio de que los pasadores de exterior es de color rojo y que es negro, pero la media es importante y debe ser fácilmente identificado.
Sensor de impacto sonoro
Este sensor es necesita ser enchufado en ambos extremos del Cable de extensión de 10 pulgadas. Conecte el cable blanco el sensor donde lee "SIG", el cable rojo entra a "5V", y el cable negro va a "tierra". Luego inserte los 3 pines en el otro extremo del cable.
Batería de 9V
http://www.Ladyada.net/Learn/Arduino/starterpack.html#battpack
La única diferencia es que usted tendrá que reemplazar los cables negros y rojos, que el paquete viene con 18 pulgadas de cable de conexión negro y rojo.
