Paso 12: rastros
Los rastros son los caminos que conectan componentes eléctricos uno a otro, permitiendo que la electricidad fluya por el circuito. Por lo general son pantalla, impreso o grabado de cobre. Cuando prototipos, son típicamente alambre o creado mediante el uso de un protoboard.

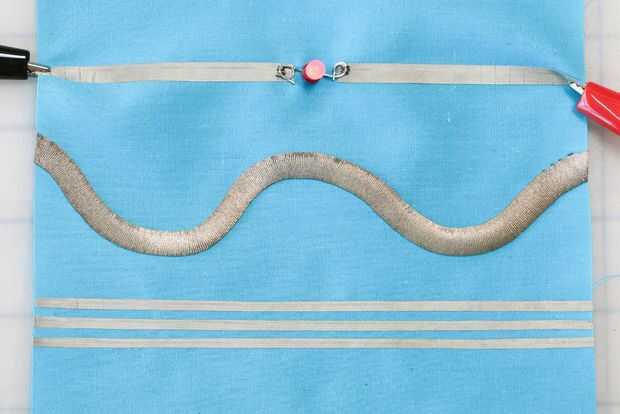

Telas se pueden cortar en tiras finas y patrones de movimiento y planchar sobre la tela. Algunos ejemplos de cómo utilizar a tela conductora como huellas:
Tramo
-Utilizar para crear curvas suaves en tejidos o de punto
-Hierro en con adhesivo ligero o zig-zag cuando usted necesita los rastros para estirar
Tejido
-Corte en atravesar patrón para estirar con tejidos de punto
-Cortar varias tiras delgadas para crear circuitos más complejos
Adición de componentes
Al usar a tela, enroscar los cables componente a través del agujero para coser con. Algunas telas son soldable, pero el calor de la soldadura mucho puede dañar y debilitar la conexión, por lo que recomiendo añadir alivio de tensión. Revisa el paso de las conexiones.
Cruce de vías
Al construir un circuito y diseño donde deben ir los rastros, usted encontrará que algunos tendrán que cruzar otras para llegar a donde necesitan ir. Así que los caminos no tocar y crear un corto circuito, utilice un trozo de tela entre cada rastro para actuar como un puente sobre la traza que está siendo atravesada.
¿Datos o poder?
Es difícil encontrar el voltaje y las actuales calificaciones de tejidos conductores. Tenga cuidado de nada más que unos cientos de miliamperios y 5 voltios a través de bombeo. Esto hace que la tela mejor para líneas de datos en lugar de energía corriendo a través de.
