Paso 15: Sensores y resistencias variables
Tela conductora se usa para hacer sensores en combinación con telas piezorresistivo, plástico (Velostat) y pintura resistente.
¿Cómo funciona?
Cuando una corriente eléctrica atraviesa el material resistente mientras que se ha estirado o empujado sobre la resistencia a los cambios actuales. Usted puede medir este cambio en el valor como se manipula, esencialmente haciendo un sensor de fuerza o estiramiento.
Alternativamente, usted puede diseñar una resistencia variable, que es lo que un potenciómetro es. Una escalera de resistencia es una manera fácil de obtener varios valores. Eso es lo que este paso va sobre cómo hacer una escalera de resistencia con 14 puntos diferentes para presionar en que le dará un Ohm diferentes de lectura. Al igual que un potenciómetro, esto puede utilizarse con un microcontrolador o en un circuito que generalmente se llama a uno.
¡ Hágalo!
Materiales
- Tejido conductor de hierro
- Pintura de Velostat o conductor desnudo
- Compensación, como Tul
- Tela (de preferencia algo gruesa)
- 2 puntas de cocodrilo
- Multímetro

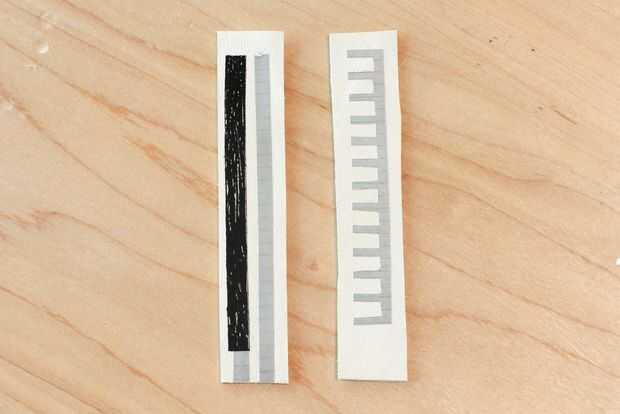

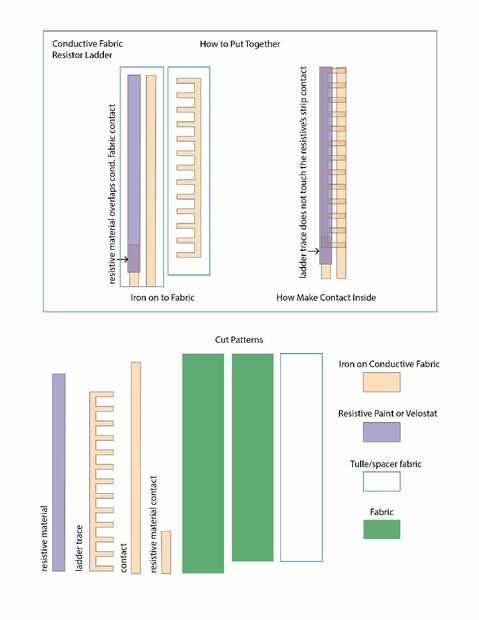

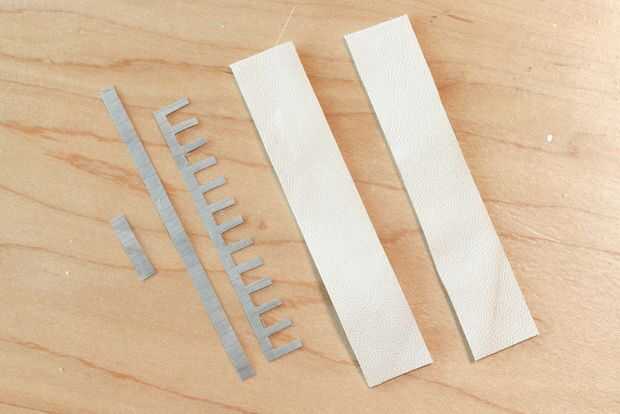

-Descargar el patrón adjunto y cortar su material.

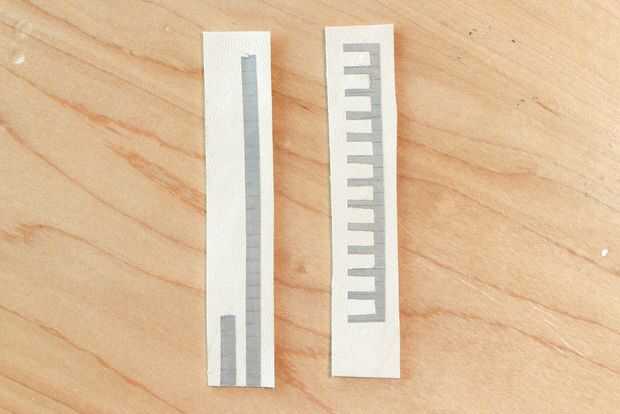

-El contacto de la tela durante mucho tiempo conductora a una muestra de tela de hierro.
-Hierro en el contacto pequeño 1/8" a la larga.

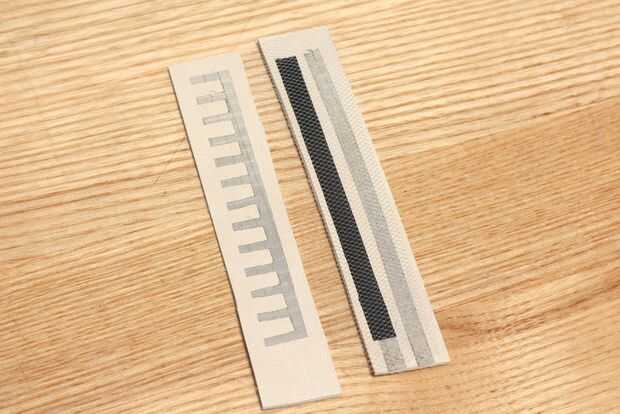

Usando pintura conductora desnuda una línea sólida sobre el contacto y paralela a la larga, como en la imagen.

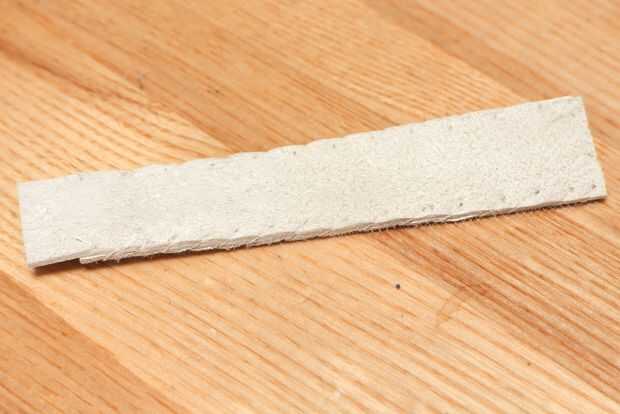

Cuidadosamente usando una tira cortada de Velostat, pegamento o coser alrededor del borde. No deje que el bloque de pegamento donde el Velostat se encuentra con el contacto, necesitan ser capaces de tocarse.

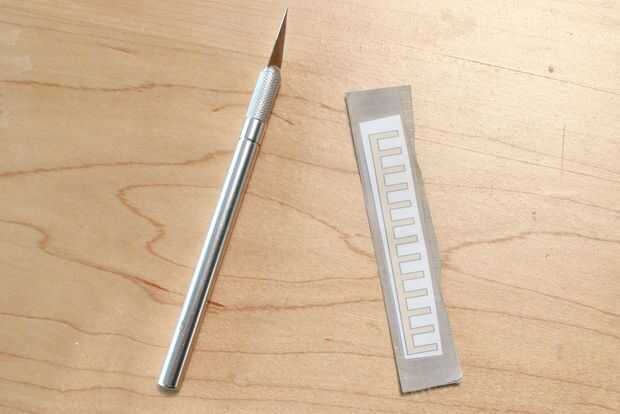

-El rastro de la escalera a una fina pieza de tela de hierro.
-Coloque la pieza de tul sobre la Cond. y tira resistente.
Ahora que tiene todos los componentes, armarlo y probar.
-Ponga la tapa en para alcanzan los peldaños de la escalera a la traza del tejido conductor.
-Clip un cocodrilo al contacto de la tira resistente y uno a la traza fina. Conectarlos a los cables del multímetro y a su vez a lo ohmios ajuste.
-Presione a lo largo de la longitud de la tira superior, conectando la franja resistente al tejido, Cond. y ver los valores de ir arriba y abajo respectivamente.
Los valores no será como lisa o confiable como fabricados componentes difícilmente. Esto puede ser ayudado en el software cuando se usa un microcontrolador. Por ejemplo, en el IDE de Arduino hay un dibujo de ejemplo suavizado por Tom Igoe que almacena un número un valores en un array y los promedios.
Para construir más sensores de salida doble Sensor y Sensor de presión de hilo conductor de Plusea
