Paso 18: Construir y programar un circuito Musical
CapSense con Arduino de lara otorga on Vimeo.
En este circuito se utiliza a tela conductora para crear interruptores capacitivos. Adjunto escrito el código es Tyler Crumpton y Nicholas Jones, ligeramente modificado para que funcione con menos teclas.
¡ Hágalo!

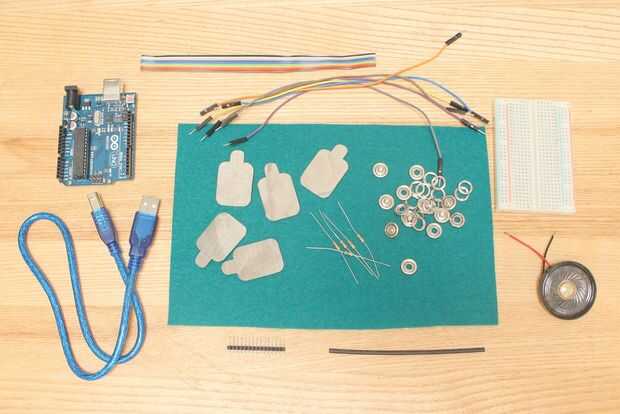

Materiales
- Hierro en tejido conductor
- Tela
- Protoboard
- Cable de conexión
- Broches de presión espigas y herramienta de Unión
- [5] 100 K - 50 megohmio
- [1] altavoz 8 ohm
Herramientas
- Soldadura de hierro
- Cortadores y peladores de alambre
- Tijeras

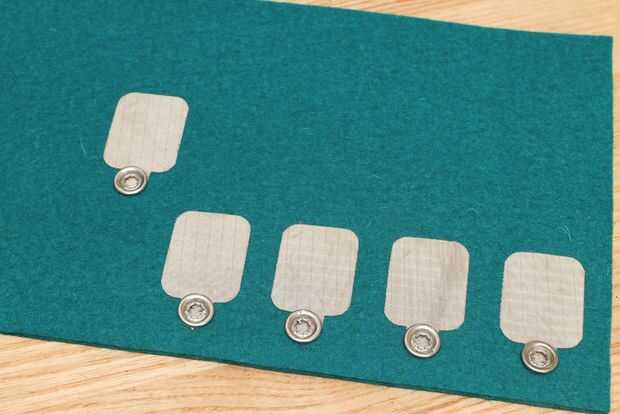

-Cortar 5 formas de tela conductora

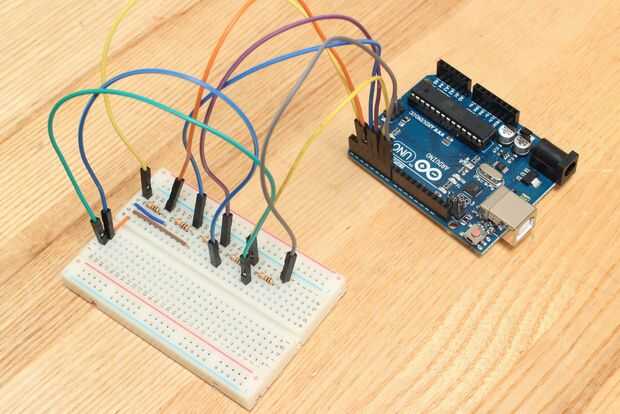

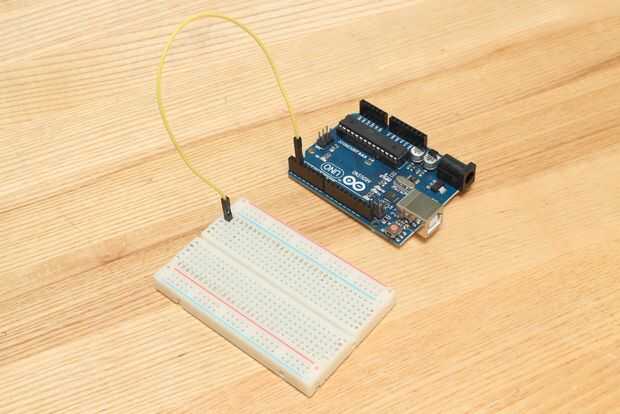

-Todos los interruptores se conectan al pin 2 a través de un resistor. Saltar pin 2 a una fila en el protoboard y conectar esa fila a otro para que tenga 5 plazas.
-Conectar clavijas 3-7 al pin 2 a través de un resistor de alto valor.
-Conecte el altavoz en pin 9 y la tierra.

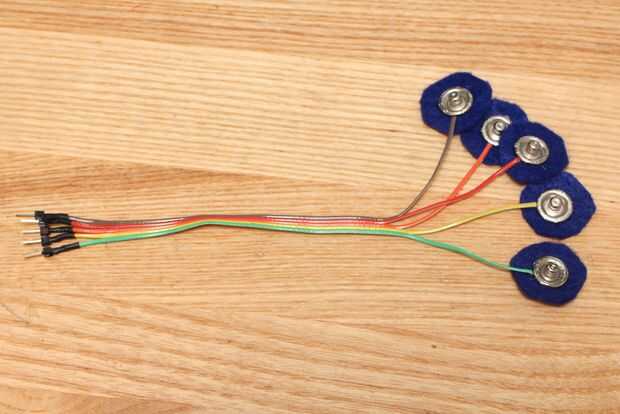

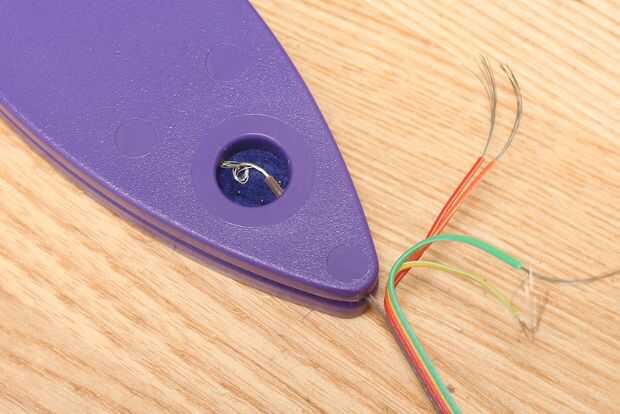

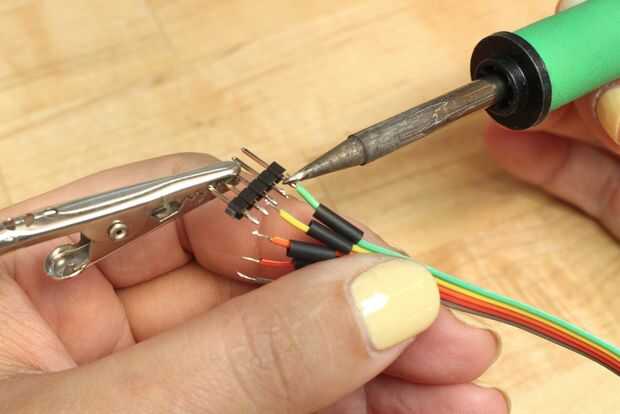

-Crear un cable de cinta de 5 hilos con cabeceras macho en un extremo y macho se ajusta en el otro. Para conectar el cable a los broches de presión, tira unos 3/4" del extremo. Cortar un pequeño trozo de tela y empuje la punta a través de eso, entonces tome el cable y enróllelo alrededor de uno de los dientes. Fijar la parte masculina y martillo abajo, atrapando el alambre en el medio.
-Los interruptores a un pedazo de tela y martillo que la mujer se ajusta a la parte superior de cada uno de hierro.

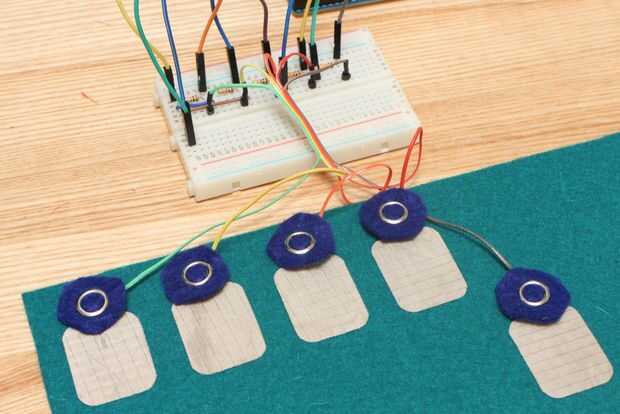

-Coloque el cable en cada conmutador y enchufe los encabezados de la placa de conexión a cada pin del Arduino.

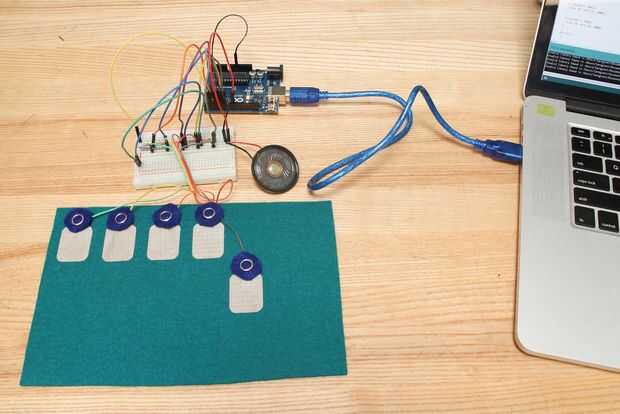

-Conectar el Arduino al ordenador y cargar el bosquejo.
Cuando se pulsa cada tecla, sonará un tono durante un segundo.
