Paso 2: Disco duro
Desde mi experiencia, no cualquier disco duro es apropiado para la tarea...
Tenemos que realizar la prueba de función corta antes de destruir la frágil unidad. ;-)
Al principio, abrir unidad de disco duro y quitar el brazo de actuador con cabezas magnéticas.
A continuación, conecte el cable y aplicar energía.
Motor del huso debe empezar a girar. De controlador de disco duro puede negarse a trabajar cuando no hay señal de cabezas magnéticas, para que eje motor se apagará después de corto retardo. En ese caso tendremos que modificar el controlador o seleccione otro disco duro y prueba otra vez.
Unidad de disco duro que tengo es marca Fujitsu SCSI externo.
Consumo 12V 0.6A, 5V 1A
Velocidad del huso es 4400 RPM. Que es 13.64 mseg para la revolución.

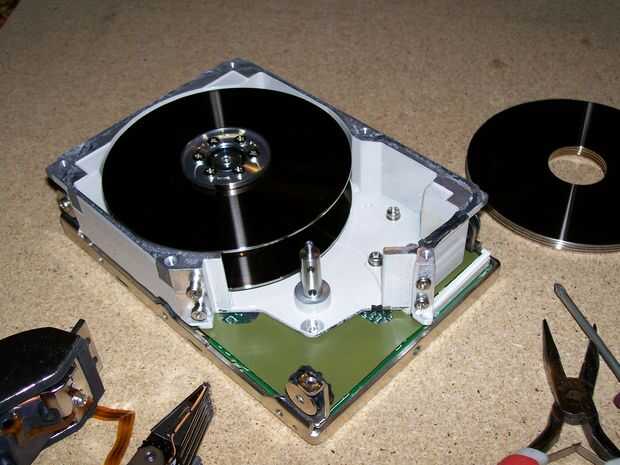

Unidad contiene cinco plato. Para este diseño he dejado sólo dos. Disco superior se utiliza para la generación de imagen, disco amante - para la indexación.

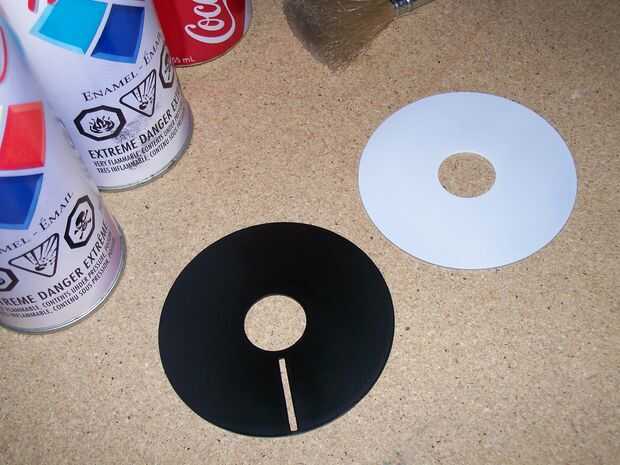

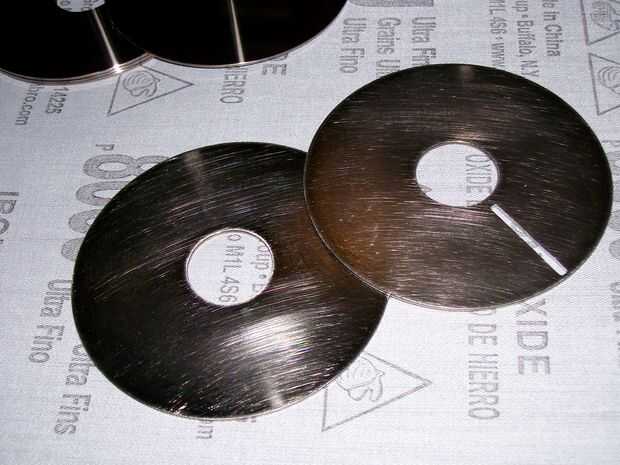

Me corte la ranura en el disco superior con herramienta Dremel, luego lijada y había pintada de negro para el mejor contraste superficie.
Que las superficies internas de discos son pintadas de blanco por difusión del color y la reflexión.
