Paso 3: LEDs
Para la primera unidad que he construido, tuve que hacer PCB con 24 rojo, verde y azul LED que rodean el disco, pero el descubrimiento de tiras flexibles de luz RGB llevado a cabo gran mejora en la calidad de la luz y la simplicidad de la final de la unidad
Aquí es donde obtener este gran producto de: http://www.superbrightleds.com/specs/FLS.htm

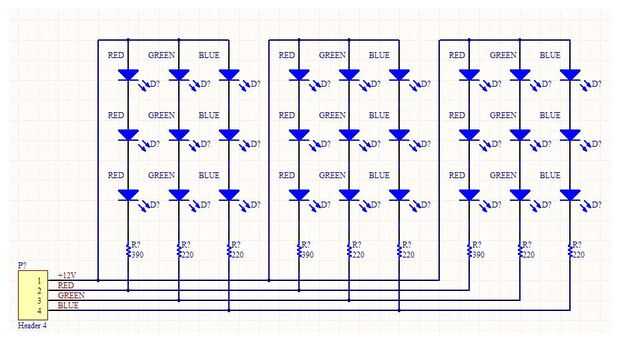

Tira de la luz tiene forro auto-adhesivo y consta de pocos con resistencias LEDs RGB y SMT. Toda la sección se conectan en paralelo, por lo que puede cortar cualquier cantidad que usted necesita para su proyecto. Requiere cable de 4 hilos para operar. El ánodo es común.
Valores de resistencias se seleccionan para aplicaciones de 12V pero es posible reemplazarlo con diverso voltaje.
Lo dejé como está, puesto que la unidad de disco duro utiliza 12V.
Sorprendentemente, 9 tira de LEDs tiene la misma longitud que la circunferencia del disco por lo que cabe perfectamente dentro de la cubierta.

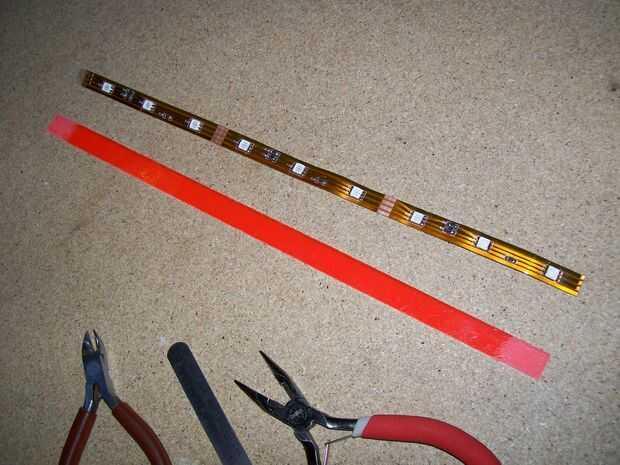

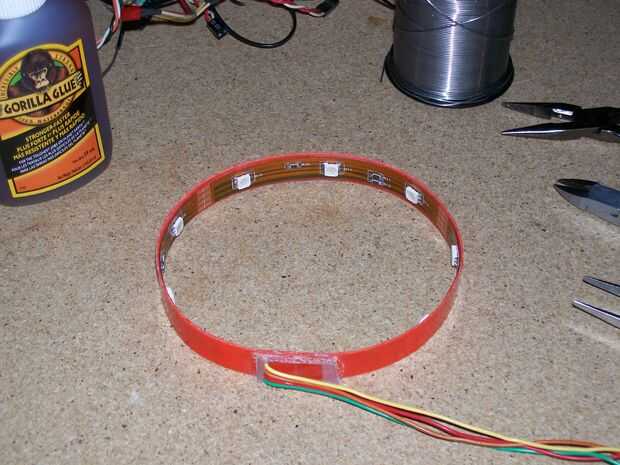

Tira de la luz es suave y flexible por lo que he hecho el anillo base del plástico de desecho para el refuerzo.

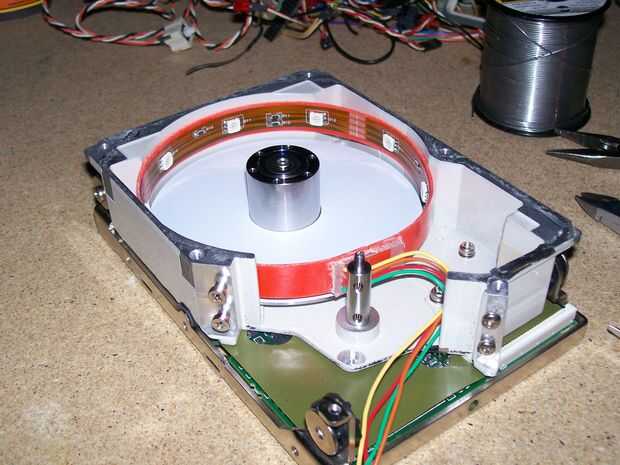

Anillo se asegura dentro de un disco duro con el adhesivo caliente.
Consumo de energía de 9 LEDs:
ROJO - 43.75mA
VERDE - 32.5mA
AZUL - 34.8mA
LEDs de un solo color son controladas por 2N7000 dedicado interruptor MOSFET.
