Paso 4: Sensor índice
Propósito de sensor de índice es a microcontrolador cuando se termina la revolución del disco completo.
Hay muchos dispositivos con salida de idéntica lógica para llevar a cabo esta tarea. La única diferencia es que los sensores de manera interactúan con indexación de disco...
-IR photointerrupter. Requiere ranura o agujero a cortar en discos.
-IR sensor photoreflective. Requiere de marca de alto contraste para ser colocado sobre la superficie del disco.
-Sensor Hall. Requiere imán para fijarse en el disco.
He encontrado pocos sensores Hall análogos de SS49E entre mi acción. No es la mejor opción para esta aplicación pero tengo trabajo.
Salida de SS49 varía en proporción a la fuerza del campo magnético.
Normalmente la salida es 2, 5V pero es subir hasta 5V o que cae a 0V cuando sensor quede correspondiente polo de un imán.

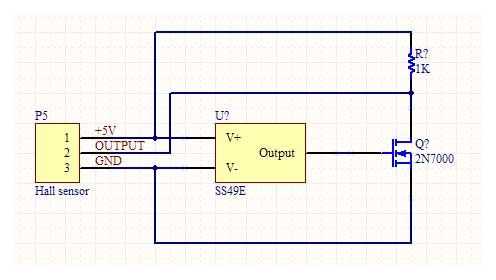

Sensor conectado como conductor de la puerta de MOSFET interruptor que aplica pulsos cuadrados a la entrada de interrupción externa del microcontrolador.

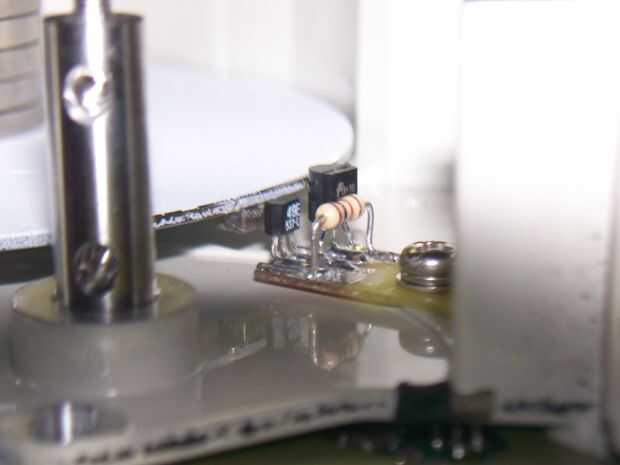

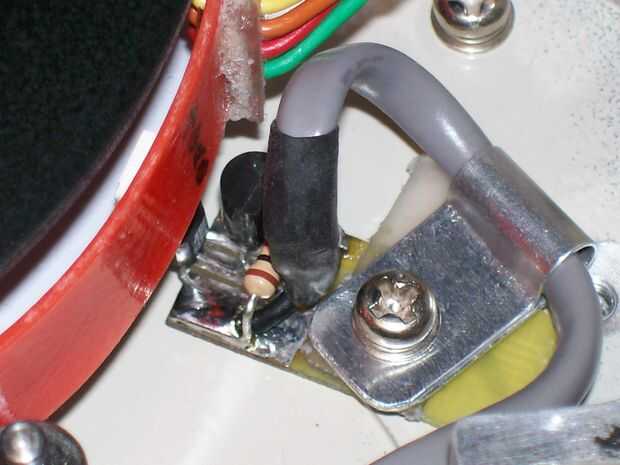

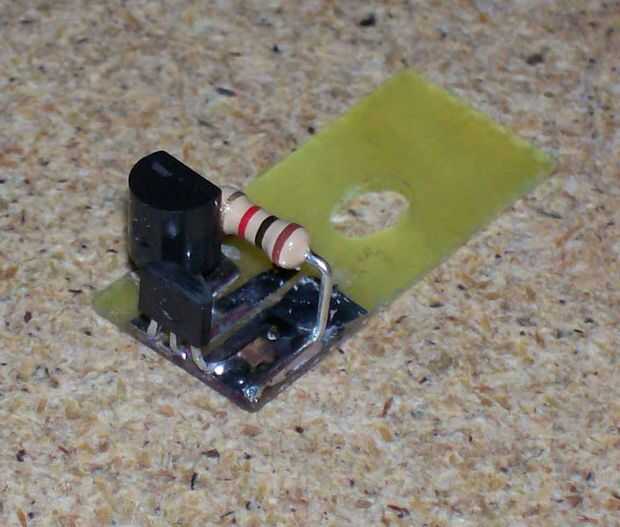

Hall sensor, MOSFET y lastre resistencia están montados sobre un PCB adicional pequeño que se monta en nivel con la superficie inferior del plato de índice.
Pequeño imán es superglued al superficie inferior del plato de índice.
