Paso 2: las conexiones

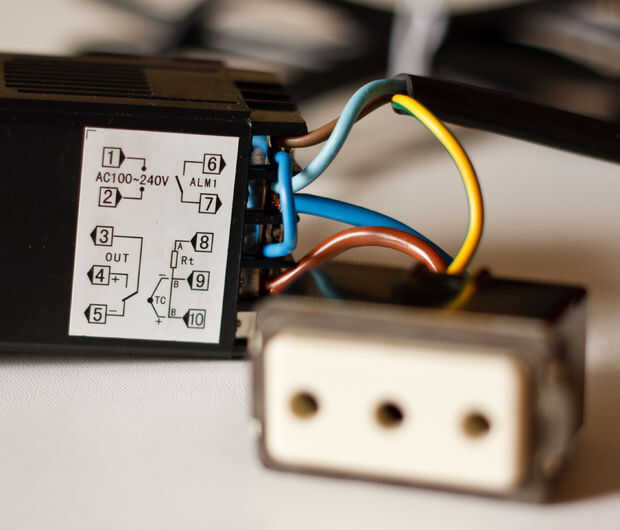

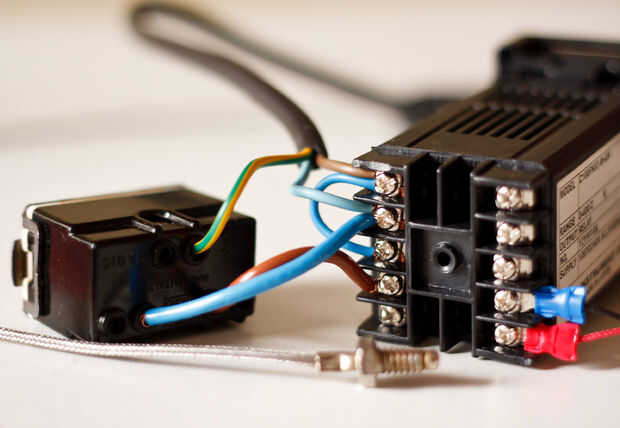

Aquí se puede ver el diagrama de las conexiones en la parte posterior del controlador. Este modelo funciona con AC 100-240V, pero usted puede encontrar controladores alimentados con tensiones diferentes. Tienes que atornillar los cables a los pines 1 y 2. Uno de estos cables de mismo debe ser conectada con una de las patillas del relé (yo usé el número 3). Uno de los pasadores de transmisión siguen tiene que conectarse con el enchufe hembra. El pin 5 es NC (normalmente cerrado) y el 4 es NO (normalmente abierto), conecte al pin 4, así que necesitarás cambiar ningún parámetro en la configuración del regulador.
Conecte el termopar de tipo K a los pines 9 y 10, prestando atención a los cables de positivo y tierra.
No utilice la función "alarma" en este proyecto.
