Paso 3: Preparar el controlador de
Ahora vamos a tomar algún tiempo para examinar el regulador y el plan hacia fuera cómo queremos continuar. Hemos identificado todos los cables en el conector combinado, ahora sólo que averiguar de donde debe conectarse al controlador.

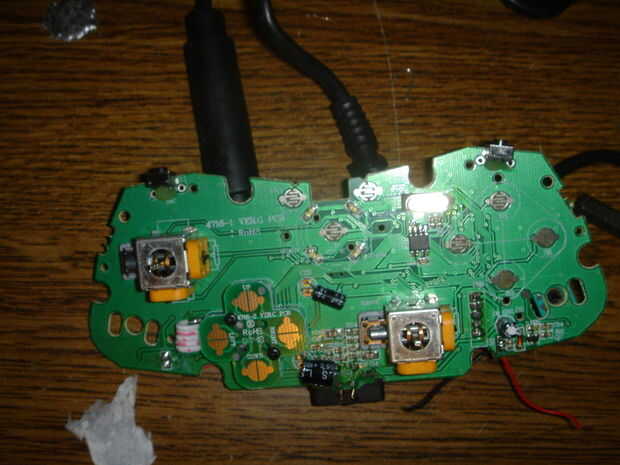

Desmontar el controlador para quitar todo el plástico alrededor para que podamos conseguir para el tablero pelado. Cualquier rumor de motores deben ser removidos y los cables rojo y negro va a les recortan cerca de la Junta. Los mecanismos desencadenantes pueden eliminarse, dejando sólo el potenciómetro pequeño atado a la parte posterior.
En nuestro tablero de MadCatz, esto trae el controlador de abajo a un tamaño mucho más manejable, pero hay más que podemos hacer para hacer más pequeño.

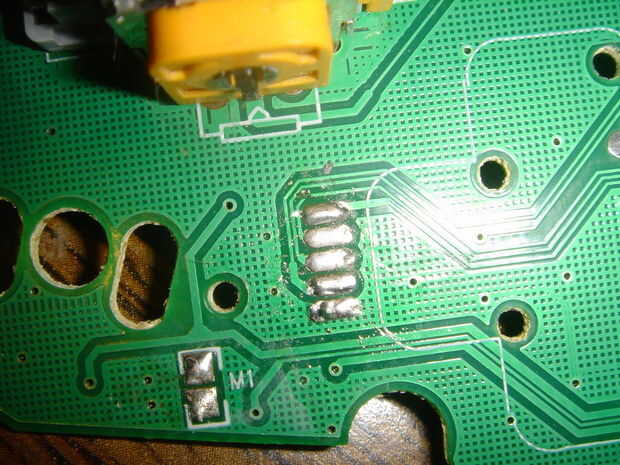

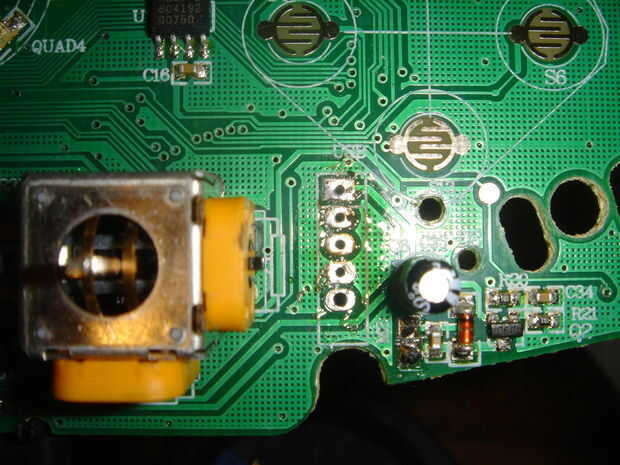

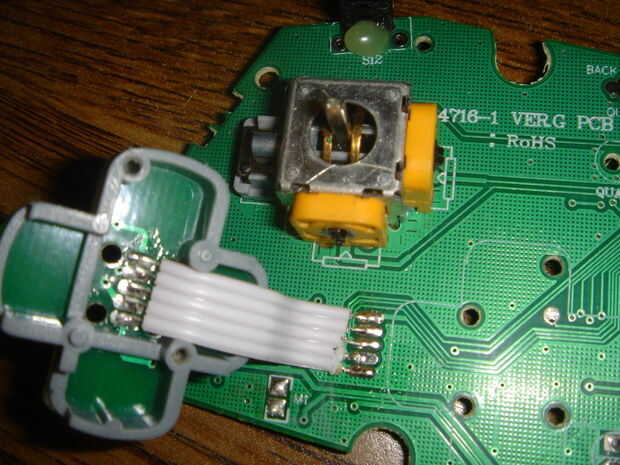

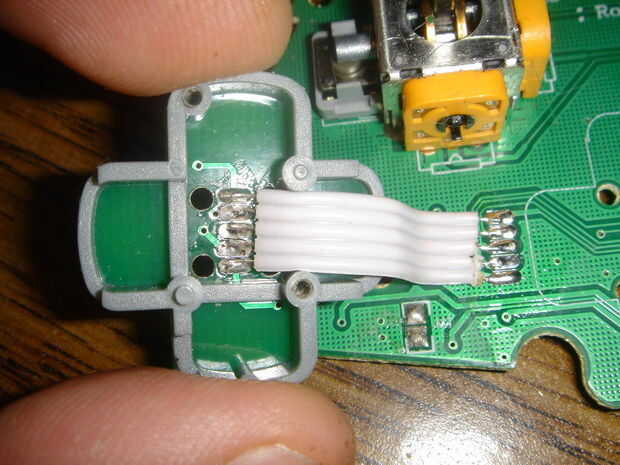

La DPad es un signo más elevado en forma de tablero. Dos tornillos en la parte delantera y dos tornillos en la parte trasera se pueden quitar para separarlo de la placa, dejando sólo un pequeño cinco pin cinta cable conectarlo. Echa un vistazo a ambos lados del signo de más en forma de tablero para identificar cuál de los cinco hilos son para las cuatro direcciones que necesitamos. Escribir esto. Calentar el soldador y retire el cable de cinta de la Junta de la soldadura de fusión y levantándola suavemente cada cable. Te soldar nuestros cables de dirección a los puntos en el tablero, así que deja que limpie no soldadura tender un puente sobre cualquier punto.
Los microinterruptores 'tope' en la parte superior de la Junta pueden eliminarse del mismo modo. Derretir la soldadura de debajo, una pierna de tirar para arriba y repita con la otra pierna.

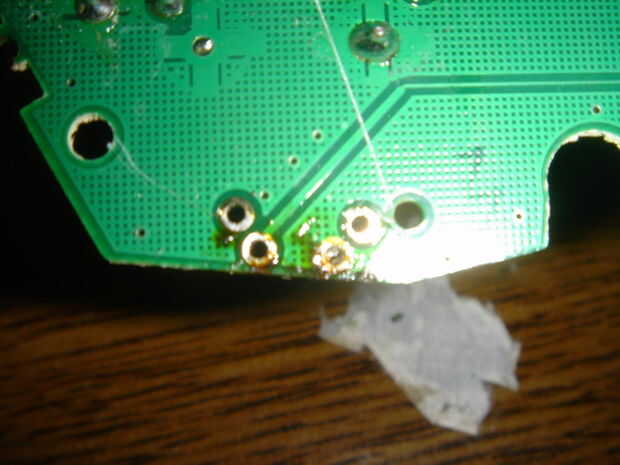

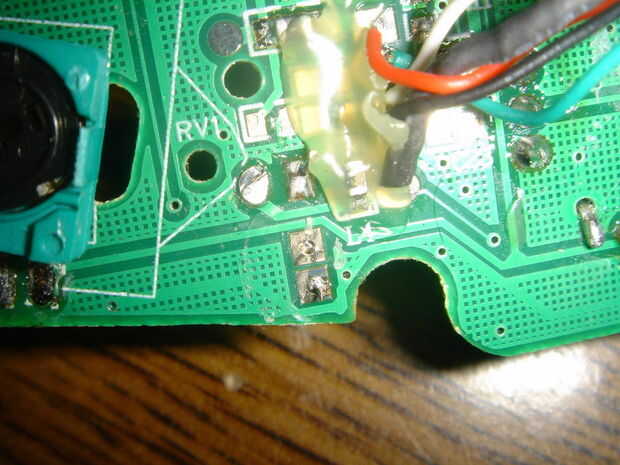

El cable USB tiene 5 cables soldados en la placa. Identificar cada uno de los cables y el agujero entra y escriba. Puesto que la norma USB dice que cada color del cable debe ser, anotando los colores con sobra. El cable extra es el blindaje del cable y está conectado a tierra. Hay pegamento caliente alrededor de los puntos en el tablero donde se sueldan los cables. Usar par de pinzas o un cuchillo Xacto para levantar el pegamento caliente de la Junta, teniendo cuidado de no para dañar la Junta todo. Una vez que el pegamento esté fuera del camino, utilizar el cautín para derretir la soldadura y levantar individualmente cada alambre. Después de haber eliminado completamente el cable USB, utilizar trenza de cobre o una bomba de desoldar para quitar la soldadura de los orificios. Nos va poner alambre de nuestro propio a esos puntos desde el cable de cinta, y que va a ser mucho mejor realmente funcione el cable por el agujero correctamente.

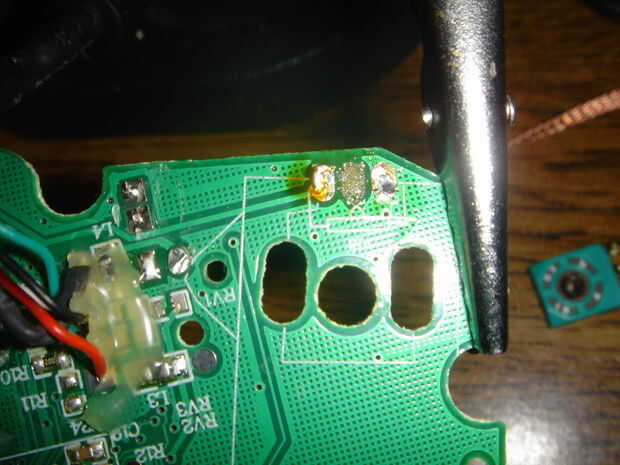

Los potenciómetros de gatillo en la parte trasera se pueden quitar. La buena noticia es que no tienen que preocuparse demasiado cuidado de quitarlos; hay sólo un punto por gatillo que realmente nos importa, y hay un punto de prueba en la parte frontal del tablero para cada uno que realmente usaremos. Así que quitar los potenciómetros y no lo Sudan si sale una almohadilla. Sólo asegúrese de que ningún punto toca cualquiera de las otras dos.
Los dos sticks analógicos son un poco de dolor. El eje de metal puede cortarse con un disco de corte Dremel. Si eres dura de la base, pueden eliminarse, pero su difícil.
