Cómo un controlador de Xbox 360 en una placa Universal de lengüeta (7 / 11 paso)

Paso 7: Soldadura mediados puntos

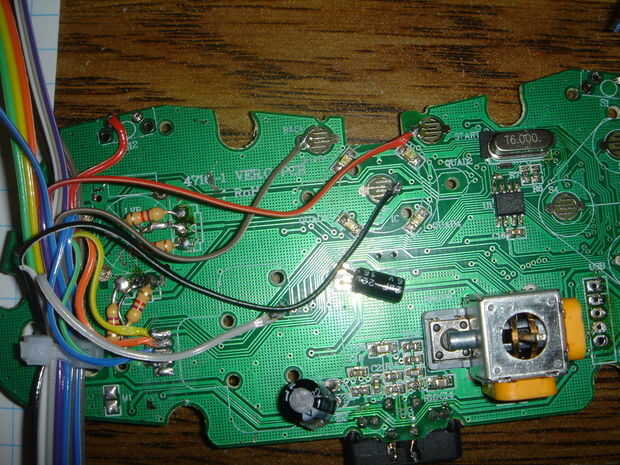

Moviéndose de izquierda a derecha, siguiente es el botón atrás. Encuentre el alambre para el ajuste 'Select', tamaño, cojín y alambre de estaño y de soldadura. Repita para el botón de guía con el cable de RB4 y el botón de arranque con el cable de RB0.

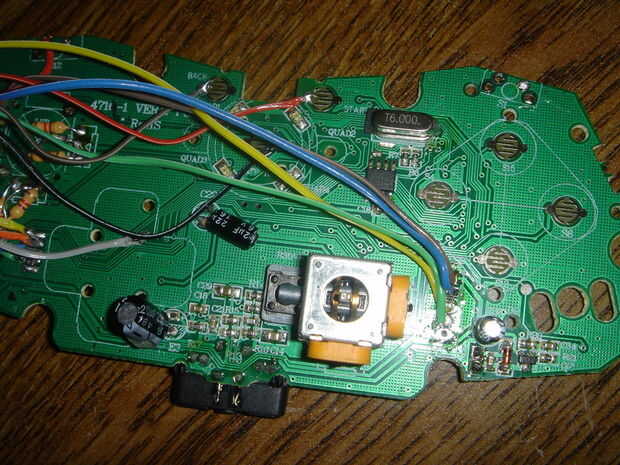

El siguiente es los agujeros originalmente ocupado el cable USB. Recuerde que los orificios de la parte inferior dos son ambos, pero sólo para estar seguros debemos utilizar el otro; el primero fue el suelo de protección y no puede conectar directamente a tierra verdadera en nuestro tablero. Comenzar ubicando el cable a tierra 'GND', corte a la longitud y el alambre de la lata. El cable de alimentación a través del segundo agujero de la parte inferior y aplicar la soldadura de la parte inferior.

El siguiente punto fue hasta el blanco desde el cable USB, llamado D-. Para nosotros, necesitamos el cable X360_1. Corte a la longitud, estaño y soldadura en el agujero a través del cojín.

Punto siguiente hasta fue el cable verde del cable del USB, llamado D +. Para nosotros, necesitamos el cable X360_2. Corte a la longitud, estaño y soldadura en el agujero a través del cojín.

El último es el cable rojo desde el USB cable, la línea VCC de potencia. Localice el cable VCC y repetir y que el anterior.

Sólo seis cables para ir.
