Paso 3: Con una pequeña pantalla LCD para mostrar la dirección IP
Pequeñas pantallas LCD ofrecen una solución más persistente. Disponible para mayoría de las pantallas LCD baratos permite aproximadamente dos líneas de 16 caracteres en el conjunto ASCII. Puesto que una dirección IP es 15 caracteres en los mayoría (cuatro conjuntos de números decimales de tres dígitos separados por tres puntos), estas pantallas son perfectas para el trabajo.
Hay dos versiones de estas pantallas de LCD 16 x 2:
- La base:, con 16 pines en la parte superior para la dirección paralela del chip HD44780 en 3.3 o 5 volts;
- Activado de serie: Lo mismo que el anterior, pero con una interfaz serial previamente soldadas a la parte posterior.
Ejemplos de ambos tipos están disponibles en tiendas geek en línea tradicional. Tuve en mano versión de paralaje de este último, con luz de fondo, altavoz, dimmer perilla y Atmel 8U4 chip para el SPI. El código siguiente utiliza la función de luz de fondo para facilitar la lectura, así como sus pines de tres conexión para datos en serie: recibir (Rx), 5V y la tierra (GND).
Conectar los cables

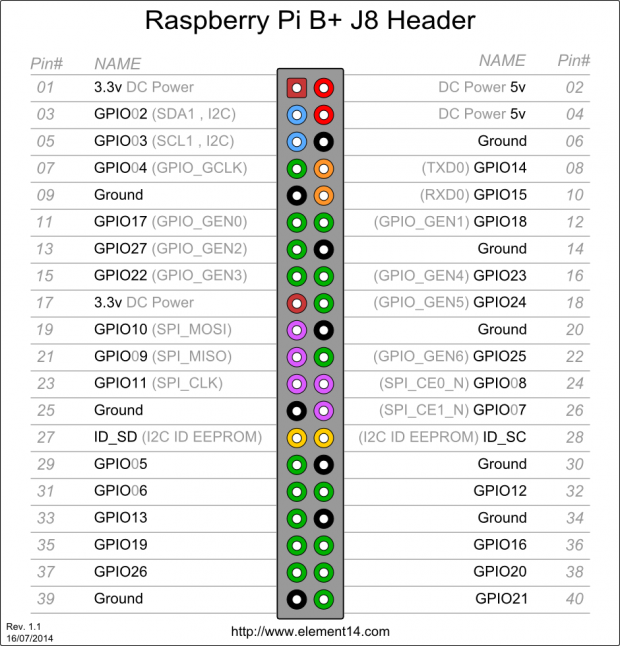

Ya que necesitamos 5 volts (5v) para la pantalla, podemos utilizar el puerto 5V cerca de la parte superior derecha de pines de la Raspberry Pi, así como la línea serie transmite (Tx) Puerto y un puerto de tierra (GND). Estos son puertos 02 o 04, 06 y 08
. Conecte los cables de estos tres puertos a los puertos relacionados en la entrada de línea en serie:
- 5V a 5V;
- GND a GND;
- TX a Rx (el IPC transmite la señal de serie y la pantalla lo recibe).

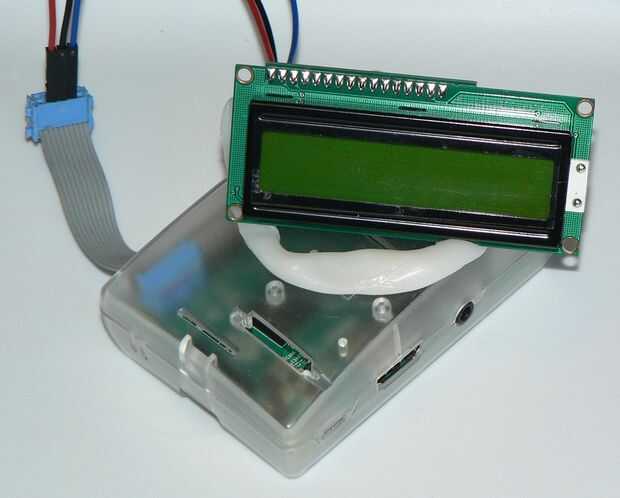

Conectar éstos antes de dar poder a la frambuesa Pi. Nota: en la segunda pantalla en esta página que utiliza un cable de extensión de diez alambres para mantener flexibles las cosas durante mis pruebas y utilizan los puertos 4, 6 y 8.
