Paso 1: Cableado de la alimentación de LEDS
Se trabajará con la electricidad que puede matarle.
Si no sabes soldar, no lo hacen. Aprender a hacer lo que usted necesita hacer primero, para no arruinar el proyecto. hay una serie de tutoriales de 'cómo soldar' en instrucables.com.
Si se daña algo, estás por tu cuenta. Es la única persona que debe tomar la culpa.
** ADVERTENCIA FINAL **
Obviamente, lo primero que necesita es una fuente de energía.
Quería que la retroiluminación se enciende cuando el receptor encendido.

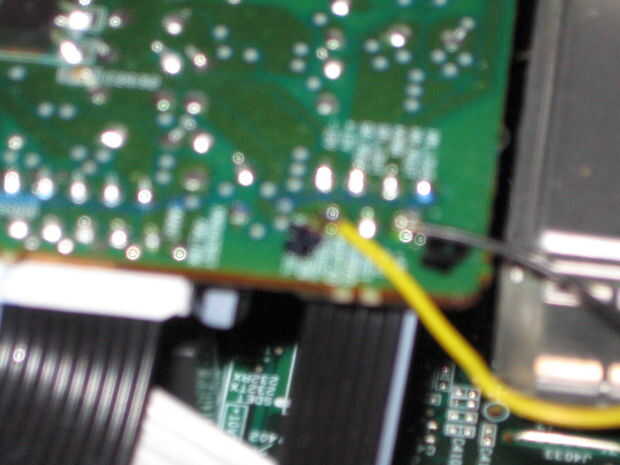

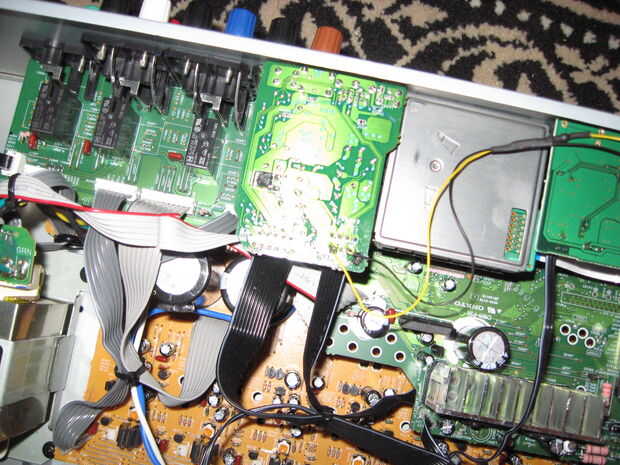

retirar la carcasa y mira hacia las entradas de radio sirius/xm. Ambas estas entradas llevan una fuente de alimentación de baja tensión y es ideales para los leds.
Si usas sirius, no toque para poder, buscar otro lugar.
LED
Salvado algunos LED de una luz de la cuerda que compré sobre la remoción de la Navidad. ($1,90 para cuerda led 150).
No tenía ni idea de lo que la tensión o corriente de ellos.
Hay un truco para medir la tensión de paso soldando una resistencia de ohm k 1 a positivo, enganchándolo hasta una batería de 9v y con el multímetro, determinar la tensión. (caerá por exactamente 1k ohmios) Una vez más, hay un montón de tutoriales sobre cómo usar un mutlimeter para saber estas cosas.
En el factor actual, básicamente tienes que tomar una conjetura. Este sitio cuenta con una descripción básica de lo que algunos leds son:
http://www.kpsec.freeuk.com/components/LED.htm
Después de encontrar un punto de partida general con esa información, diríjase a http://ourworld.compuserve.com/homepages/Bill_Bowden/led.htm y conectar la información.
Esto le dirá qué resistencia tamaño necesita.
(nunca desajuste leds. Si usted les mismatch, que tenga un problema de la resistencia mal y viendo la baja tensión de los leds se queman)
Determiné mi LED fueron .60ma a 3.5volts cada. (total de 3)
Sume el total de voltios - 11 voltios
fuente de alimentación de 12 voltios
Necesito una resistencia que es 820ohms en 0 vatios
(lo siento la calidad de imagen no es la mejor.. nueva cámara, no han tenido mucho tiempo para averiguar la configuración)
