Paso 1: Construir el circuito

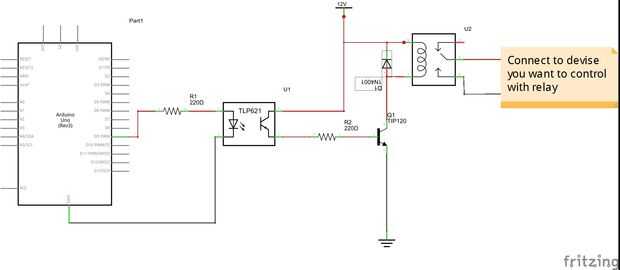

La foto de arriba muestra el circuito que necesita construir...
Las piezas que se necesita:
2 x resistencias de 220Ω.
1 X transistor de DARLINGTON TIP120 recomienda pero cualquier otro que se encargará de su relé funcionará.
1 optoacoplador PC817 SHARP .
1 X relé.
1 X diodo 1N4001.
PLACA ARDUINO, los cables de puente y protoboard.
El optoacoplador es la parte más importante, aísla el circuito del relé de luz. Para obtener más información sobre optoacopladores por favor revise mi instructable sobre ellos en este enlace (OPTOACOPLADORES). La resistencia de 220Ω reduce el voltaje de 5v a 1.2v en el led del optoacoplador, el máximo voltaje en el led del PC817 sharp es 1.4v.
El transistor es un darlington tip120, elegí este porque controlará casi todos los pequeños a relés de tamaño medio que podría utilizar. Este transistor se manejar hasta una carga de 60v 5amp. El voltaje de la base de este transistor es 5v max y eso es lo que la resistencia de 220Ω para trae el voltaje hasta 1.5v muy por debajo de 5v (intentar nunca ejecutar componentes máximo allí, ellos tienen una vida corta y estar muy calientes).
Ahora para el Relais estoy usando un relé de 12v, si usas un repetidor que requiere un voltaje diferente utilice la fuente de alimentación apropiada. También recuerda no conectar sus terrenos entre su arduino y fuente de alimentación, por eso estamos utilizando el optoacoplador para aislar unos de otros.
Si su servidor no tiene un diodo construido en Asegúrese de añadir uno, un 1N4001 o cualquier similar voluntad de trabajo.
Ahora tienes el circuito construido permite probarlo!...
