Cómo usar el Dragon Rider 500 con tu dragón del AVR (9 / 10 paso)

Paso 9: Agregar un ISP de 6 pines

Generalmente construyo en una cabecera de ISP de 6 pines a todos mis proyectos para que pueda reprogramar el chip si es necesario y no tiene que tomar de la Junta. El jinete lamentablemente no tiene una cabecera de ISP de 6 pines disponible pero averiguar cómo hacer uno disponible.

¡ ADVERTENCIA!

Este es un hack. Si usted no sabe exactamente como funciona esto, no se

Usted ha sido advertido.

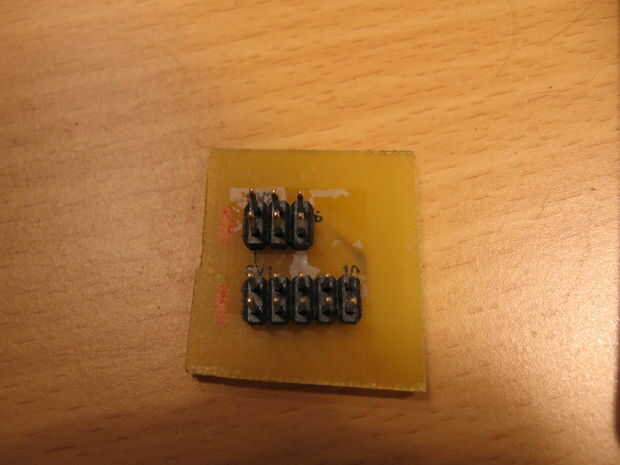

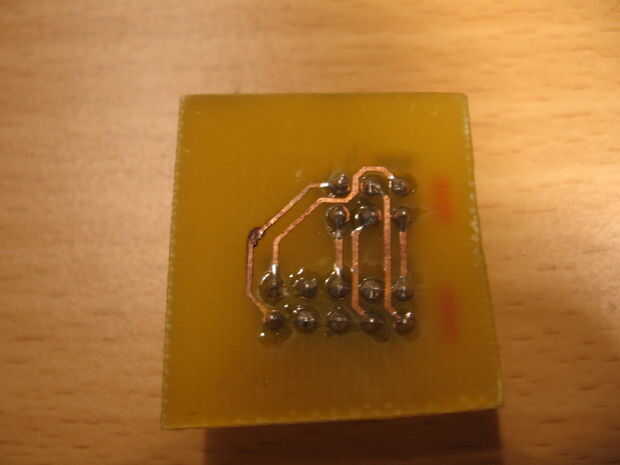

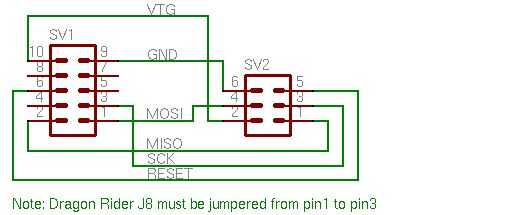

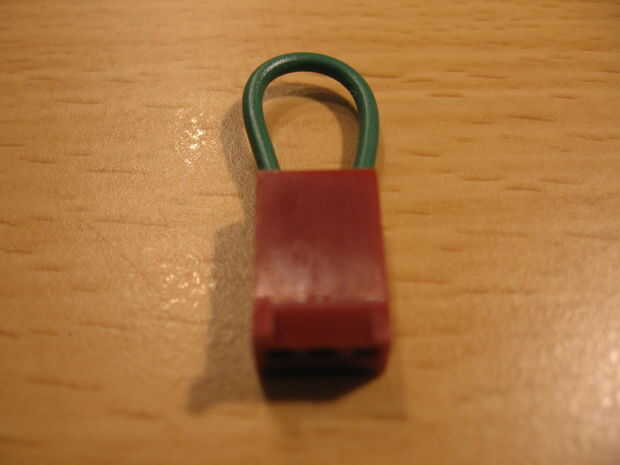

He creado mi propio tablero de adaptador y jumper de 3 pins para abastecer la cabecera del isp de 6 pines. Qué se encuentra el jinete hasta el programa y un microcontrolador de 8 pines. Usando un enchufe de 3 pines soy puentear J8 para conectar los pines 1 y 3. Esto dirige la señal de reloj al conector del PortB. Luego ejecutar un cable de puente desde la cabecera de PortB a mi tablero de adaptador y listo!

Hay fotos más abajo... por favor, por favor, por favor, no hagas esto a menos que usted realmente entiende lo que está haciendo ya que podría dañar su dragón del AVR o peor si lo haces de esta mal.
