Paso 2: ATtiny2313 - parpadean los LEDs
La Dragon Rider 500 tiene zócalos para Microcontroladores AVR de tamaño diferentes varios. Estos incluyen: 8, 20, 28 y 40 casquillos de perno. Dependiendo de que enchufe usa, jumpers en la placa de Dragon Rider deben definirse diferentemente.

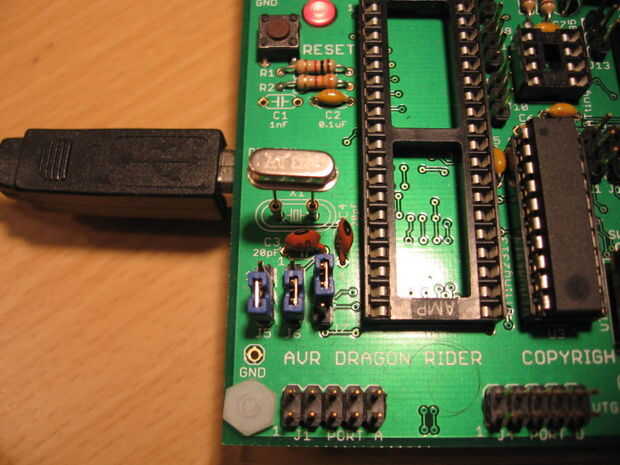

Configuración de puentes
Definir los puentes en el jinete las desviaciones conectan los pines siguientes. (pin4 es el pin del centro para J22-J-24)
Pernos:
J5 - 23
J6 - 23
J7 - 12
J16 - 23
J22 - 41
J23 - 41
J24 - 41
Esta es la configuración básica que permite ISP (en el sistema de programación).
Blinky Blinky
Programación no hace ningún bien a menos que tengas algo para programar. He escrito un ejemplo de código muy corto para parpadear uno LED de Dragon Rider por uno.

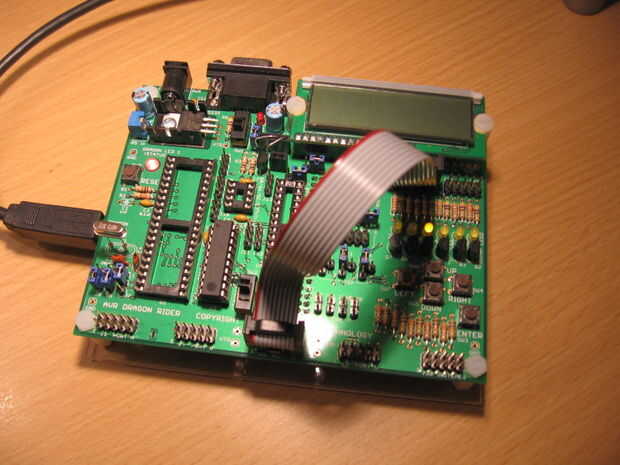

Utilice un cable de cinta para conectar la cabecera de LED (J29) a la cabecera de PortB (J2).
Programación
He incluido el archivo de C, así como un archivo make y el archivo hexadecimal. Como he mencionado en la introducción, no puedo cubrir la parte de software de programación en el Instructable. Programa como lo haría para el dragón del AVR, como el jinete no alterar el lado del software de las cosas en todos.
