Paso 1: Cómo medir una señal de tensión Simple
ADVERTENCIA! : usted debe seguir las normas de seguridad laboratorio al usar aparatos eléctricos para evitar descargas eléctricas.
Cómo medir una señal de tensión Simple
1 Conecte la alimentación.

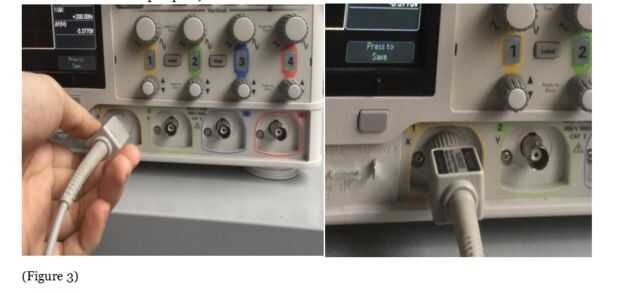

2 Conecte la punta de prueba con el canal de entrada del osciloscopio 1 (gire levemente la articulación hasta que perfectamente se conecta con el puerto de entrada). (Figura 3)

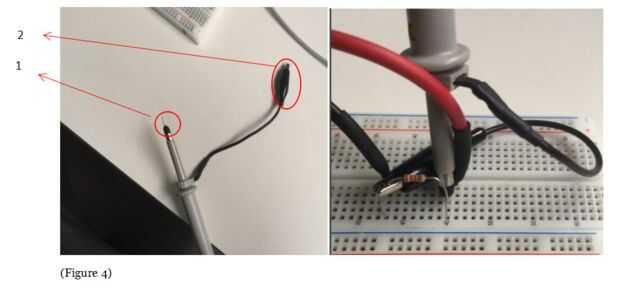

3 Conecte la pin(1) de la sonda hacia el lado positivo de la resistencia (o cualquier componente que te piden para medir). Luego conecte la ground(2) de la sonda a la tierra común en su circuito. (Figura 4)

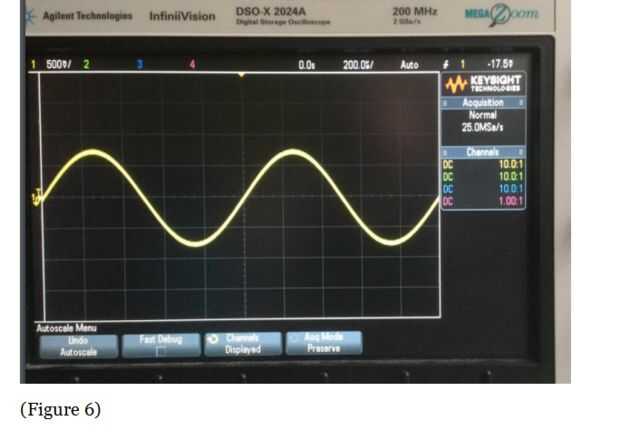

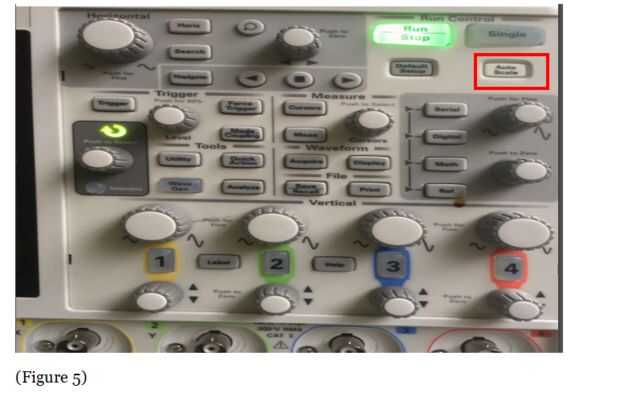

4 haga clic en el botón "Escala automática" en la esquina superior derecha del área de función. (Figura 5) Ahora debería ver una onda senoidal señal en el área de la pantalla (Figura 6)
