Paso 2: Cómo utilizar la función "Meas"
Funciones básicas en osciloscopio
Ahora debes conseguir una señal en la pantalla y usted desea analizar algunas otras en él.
Función de Meas
La función de "Meas" es la función común que se utiliza con mayor frecuencia en los osciloscopios. El botón está en el centro de área de la función. Después de observar su primera señal en el osciloscopio, puede utilizar la función de "Meas" para analizar las propiedades de la señal que obtienes. Hay diferentes tipos de medición que puede hacer mediante función Meas, y generalmente se usa DC, pantalla completa de la CA, frecuencia y fase en su laboratorio de futuro
Cómo utilizar la función "Meas"

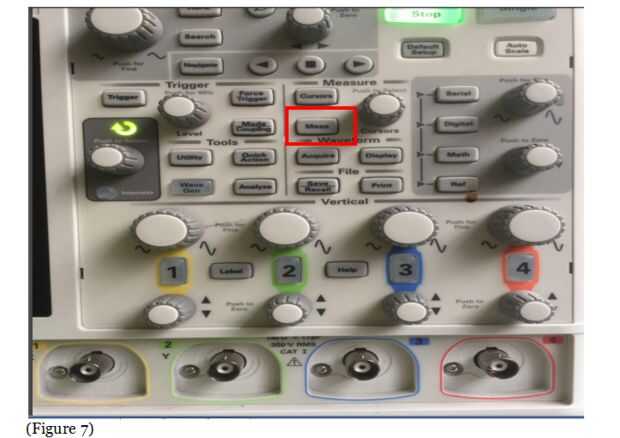

1 haga clic en "Meas". (Figura 7)

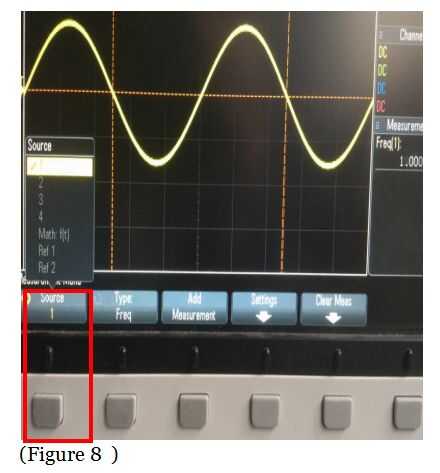

2 en el área de operación, buscar el "origen" y haga clic en el botón de abajo para seleccionar el canal correcto que desea analizar. (Figura 8)

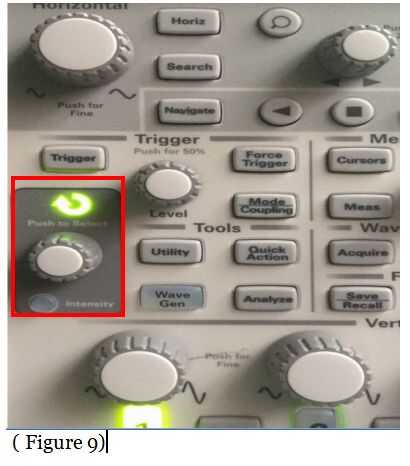

El botón de selección (Figura 9): al hacer clic en un botón, aparece una flecha verde hacia la derecha en la esquina superior izquierda del elemento operativo, entonces puede girar el botón de selección en el lado izquierdo de la función encontrar su opción más rápida.

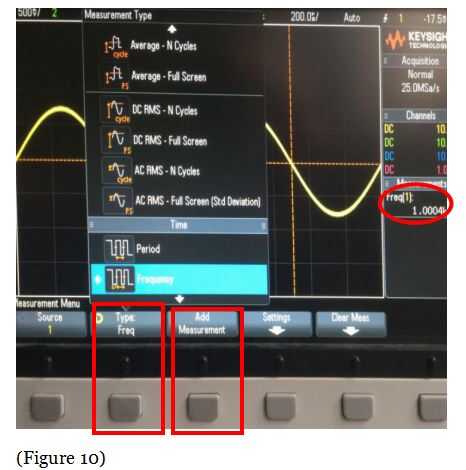

3 en el área de operación, buscar "Tipo", haga clic en el botón de abajo para elegir el tipo de medida que desea en la señal. Haga clic en el botón debajo de "Medición de añadir" para añadir los datos en la pantalla. Ahora deben observar la frecuencia de la señal. (Figure10) (Usted puede agregar más de una medición en la misma señal, repitiendo el paso 3!)

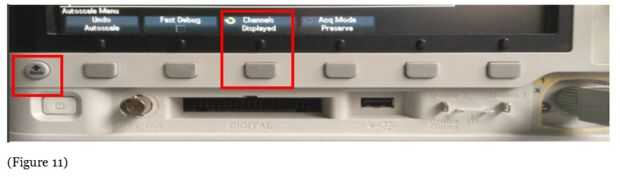

4 puede utilizar "Ajuste" en el área de operación para cambiar las relaciones entre los diferentes canales para hacer una medición específica. Al hacer clic en el botón, verá un menú inferior y haga clic en botón "Atrás" a la izquierda de la zona de operación para volver el menú superior. (Figura 11)

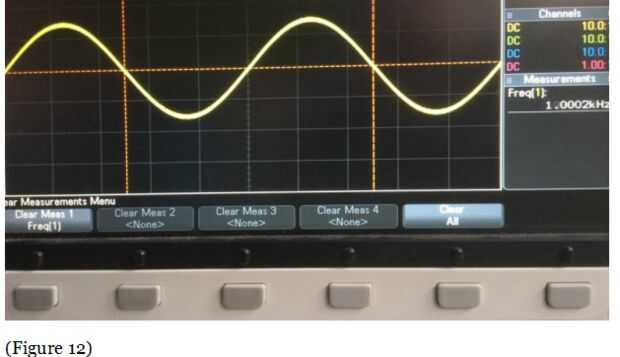

5 haga clic en "Borrar Meas" botón para borrar la última medición, la operación es similar con el paso 3. (Figura 12)
