Paso 3: Cómo utilizar la función matemática
Función matemática
Función matemática sólo se utiliza para analizar señales múltiples (ver más detalles en la siguiente parte) cuando se utiliza osciloscopios para medir distintas señales en le circuito de la serie conectada, obtendrá un "problema de tierra". Que significa que no puede medir todas las señales juntas simplemente conectando sus sondas con componentes. Para obtener gráficos de señal precisa, utilizamos la función matemática para resolver problema de la tierra.
Cómo utilizar la función matemática

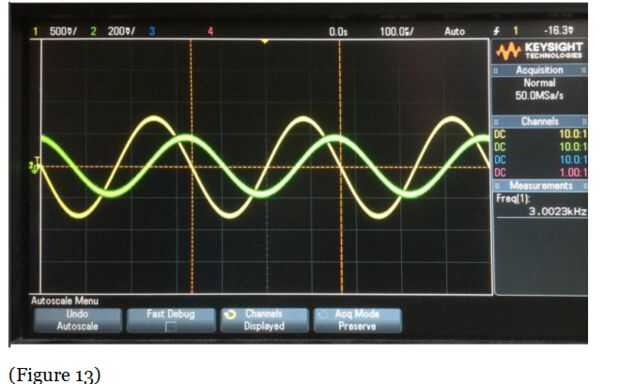

1 asumir ya conseguir dos señales en pantalla, canal uno es fuente de energía, y canal dos es las acciones del componente de tierra con el poder. (Figura 13)

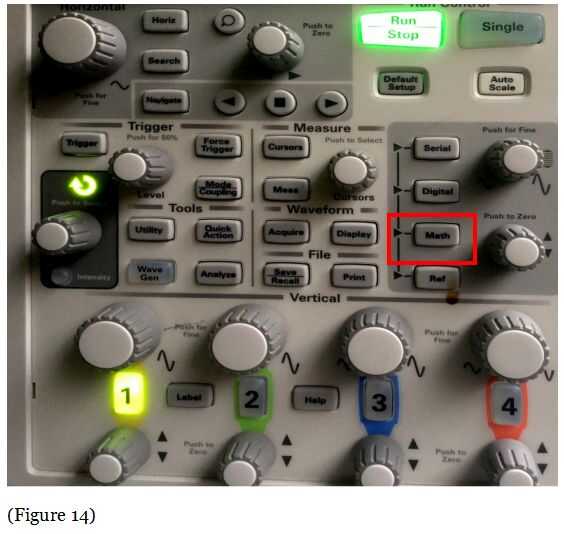

2 haga clic en "Matemáticas" botón a la derecha del área de la función. (Figura 14)

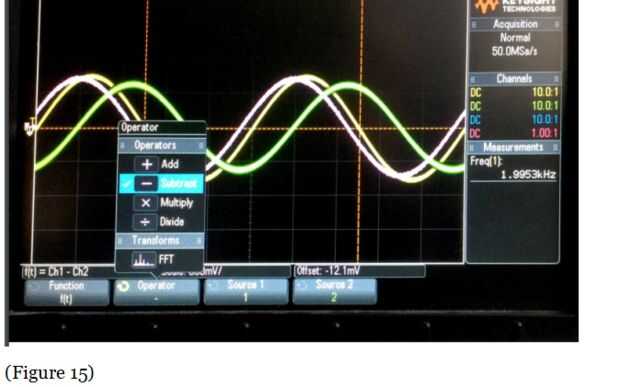

3 en el área de operación, elegir la "función" f (t) y luego seleccione el "–" operador así que f (t) = Ch1-Ch2. Y el "1" y "Fuente 2" se pueden determinar que dos canales que desea la función matemática. (Figura 15)

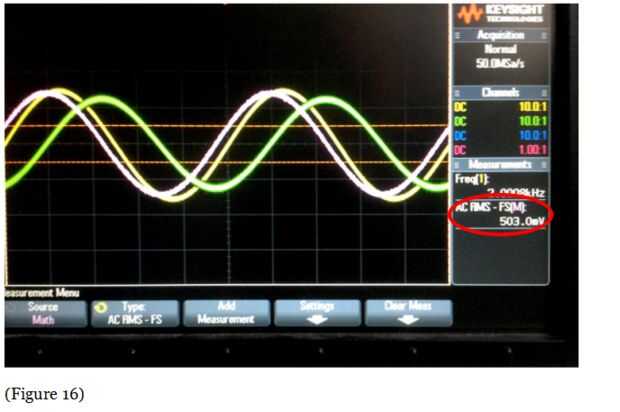

4 ahora debería ver una señal de color púrpura en la pantalla que es el componente que no comparte terreno con fuente de alimentación. Luego puede utilizar la función Meas para observar sus propiedades. (Figura 16)
