Paso 4: Cómo medir señales múltiples

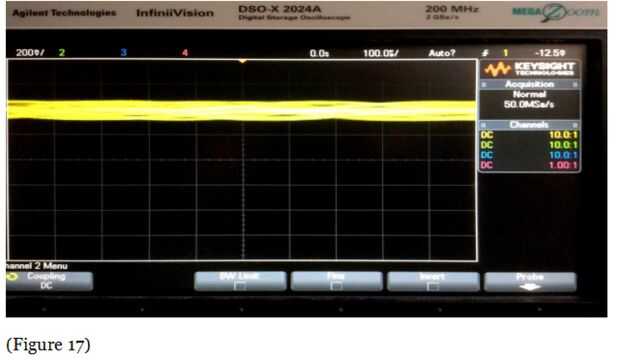

Problema de la tierra (Figura 17)
El problema más común para la medición de señales múltiples es cuestión de la tierra. El osciloscopio es un dispositivos sensibles a la tierra, considera que las señales de entrada deben volver a la tierra misma, que significa que los cuatro canales de entrada comparten el mismo suelo. Así que cuando mida más de componentes en el circuito, usted tiene que asegurarse de que todas las puntas de prueba tienen el mismo terreno.
Cómo medir varias señales

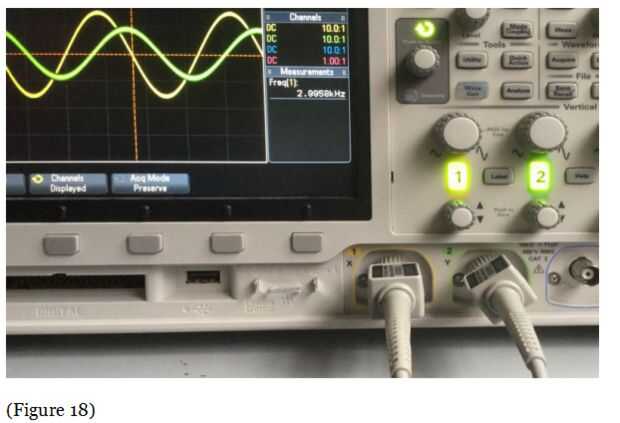

1 Conecte las puntas de prueba con puertos de entrada. (Figura 18)

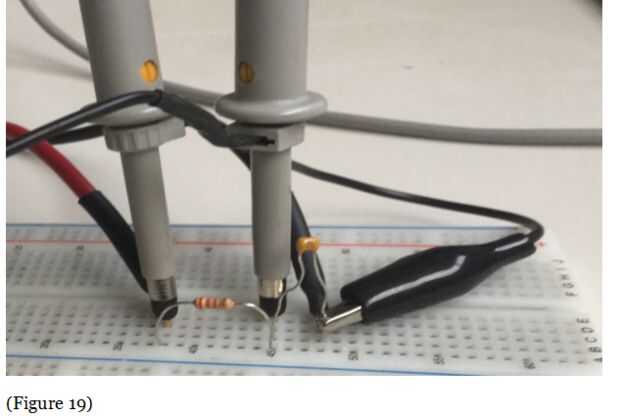

2 conectar la clavija de canal uno en el lado positivo de la fuente de energía y la tierra para el lado negativo de la fuente de energía. Conectar la clavija del canal dos en el lado positivo de las componentes que tienen el mismo terreno con fuente de alimentación. (truco de la cuestión de la tierra: porque todos los canales comparten la tierra, no necesita conectar tierra de la segunda sonda) (Figura 19)
3 haga clic en "Escala automática". (Figura 5)

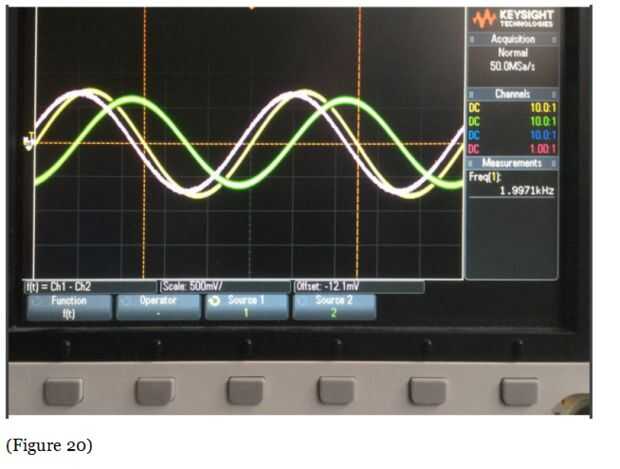

4 utilizar matemáticas función (canal uno, canal dos) para obtener la señal de componente que no comparte el terreno con fuente de alimentación. (Figura 20)
