Paso 6: Observe los gráficos
Observar los gráficos
Cuando se utiliza un osciloscopio para medir, "Escala automática" se utiliza para generar señales. Sin embargo, los gráficos en la pantalla a veces no es bueno para observar y analizar. Así osciloscopios proporcionan algunos botones de escala para los usuarios a obtener las mejores señales en pantalla.

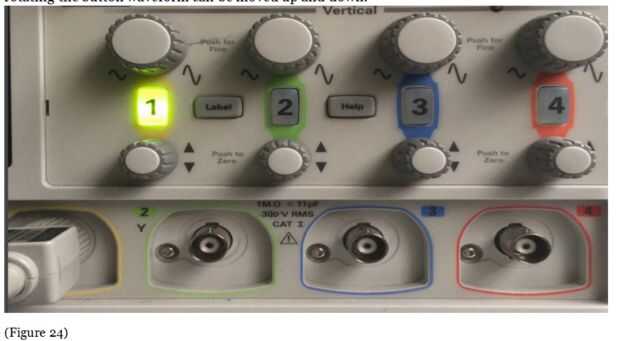

Hay "horizontal" y "Vertical" función que permite cambiar el tamaño de la forma de onda en pantalla. Para hacer esto, primero haga clic en el botón debajo del botón de canal verde y, a continuación, girando el botón de forma de onda se puede mover hacia arriba y hacia abajo. (Figura 24)

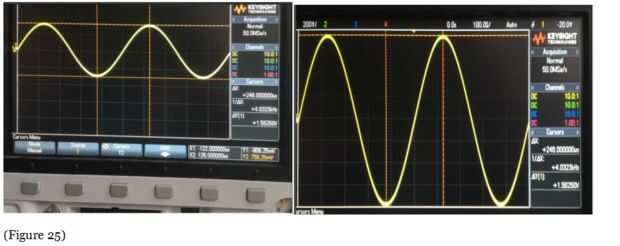

Para cambiar el nivel de amplitud, haga clic en el botón vertical por encima de los canales y gírelo. (Figura 24) (Figura 25)

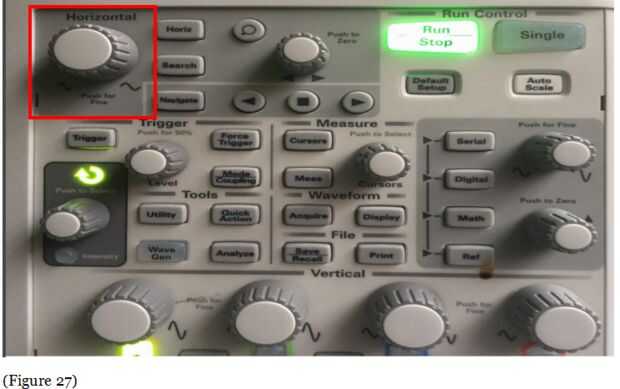

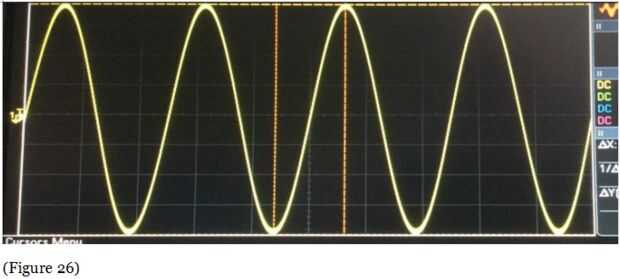

Para cambiar el nivel del período de tiempo, haga clic en el botón horizontal y gírela. (Figura 26) (Figura 27)
Ahora usted debe saber cómo usar el osciloscopio para lograr algunas tareas sencillas, y por la lucha contra estas funciones juntos incluso puede hacer algunos análisis complejo con su circuito. Si evitas cualquier problema de la tierra durante su medición, todas las señales que tienes deben ser lo suficientemente precisas como para uso académico.
