Paso 1: Acerca de la Flora
Tablero usable flora utiliza el microcontrolador Atmega32u4, ha construido en el puerto mini-usb (nuevo Flora v2 tiene micro-usb) y un botón de reset para reiniciar el sistema. La fuente de alimentación está diseñada para ser flexible y fácil de usar. Hay un conector de batería a bordo con diodo de protección para el uso con bancos externos de baterías de 3, 5V a 9v DC (puede funcionar a 3V pero 3, 5V-5V o más alto es ideal). Además, la FLORA tiene un 3.3v a bordo 250mA regulador con un diodo de protección y USB fusible para que el voltaje del microcontrolador es consistente y puede potencia 3.3v común módulos y sensores.
El sistema de alimentación de FLORA está diseñado específicamente para permitir el fácil control y poder de una gran cantidad de NeoPixels direccionable. Flora puede fácilmente conducir 50 píxeles directamente de la fuente de alimentación a bordo, o hasta 500 con los píxeles externamente alimentados por una fuente de 5V independiente!
FLORA es el ambiente de la tela--todos los componentes a bordo están al ras con la placa y no haceros con prendas delicadas (no utiliza encabezados de FTDI).
La FLORA cuenta con 4 indicadores LED: energía buena, digital señal LED para regeneración del gestor de arranque, datos rx/tx.
También a bordo es un conector ICSP para reprogramación fácil para los usuarios avanzado. Flora v2 tiene un NeoPixel RGB para iluminación de colores aún más.

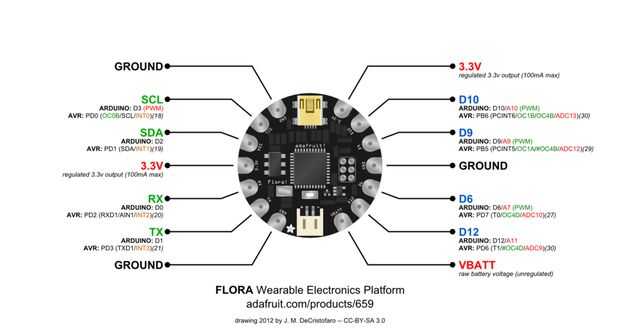

Hay 14 zapatas de grifo coser para fijación y conexiones eléctricas. Buses de datos son intercalados con energía y almohadillas para fácil anexos módulo y sensor de tierra sin preocuparse por la superposición de huellas que no son posibles con hilo conductor.
Puede encontrar más información aquíy algunos vídeos útiles aquí
