¿Paso 2: Así que, qué pin hace qué?

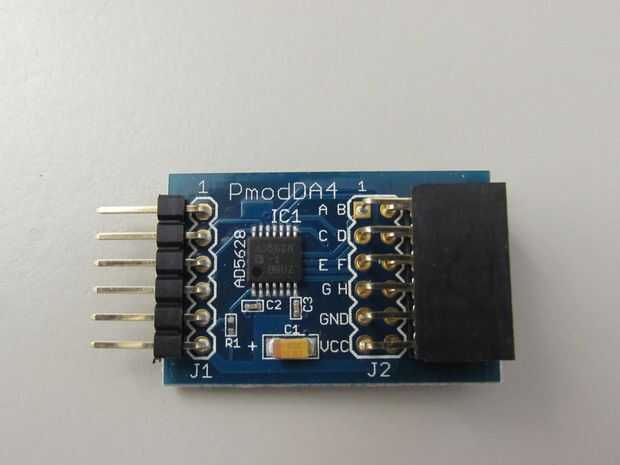

Esto nos lleva a los cinco pins macho conectados en el PmodDA4 (uno de ellos no está conectado).
En el pin 1 tenemos el pin de "SYNC". Esto es esencialmente el pin "Chip Select" utilizado en el protocolo SPI (si no está familiarizado con la teoría detrás de SPI, usted puede aprender acerca de él aquí). El segundo pin es el pin de "DIN" que significa "Entrada de datos". Como usted conjeturaba probablemente, es donde enviaremos la digital que queremos convertir en una señal analógica de la señal. Es también conocido como el "amo a esclavo en" pin (MOSI) en SPI.
El pin 3 no está conectado pero normalmente sería el "Master en esclavo a" pin (MISO) en SPI. La razón no está conectado es porque sólo estamos convirtiendo las señales digitales de la tabla de host para salida analógica de señales a diferencia de la otra manera alrededor de la cual implicaría usando un convertidor de analógico a Digital (ADC).
Así que ¿por qué aún tenemos este pin en el Pmod en primer lugar si no está conectado? Esto es principalmente para la conveniencia; porque personas probablemente utilizará el protocolo SPI para comunicarse con el CAD, debe ser capaz de encajar en todos los puertos SPI estándar (no sé de una tabla de host que sólo ofrece cinco pins en su puerto SPI).
El cuarto pin es "SCLK" o el reloj de la serie y es gemelo "SCK" pin en SPI. El chip especial en el PmodDA4, AD5628 de dispositivos analógicos, recoge datos de la línea de entrada de datos en el flanco descendente del reloj serial. Las dos clavijas restantes son la tierra y pernos de energía positiva, respectivamente.
