Paso 4: Un primer paso necesario
Sin embargo, si tratamos de sólo enviar nuestra deseada siguiendo el estilo de 4 bits «No importa», 4 "bits de comando", 4 pedacitos de "Dirección", pedacitos de "Valor" 12 "y 8 más «no importa» pedacitos, encontramos, al igual que lo hice, que la DAC al parecer está haciendo absolutamente nada. Torpe.
La razón de esto, ya que finalmente se dio cuenta después de buscar a través de la hoja de datos, es debido a un pin de referencia de voltaje en el Chip de dispositivos analógicos. Es este pin que determina a qué escala están trabajando los valores digitales dados. En la página 9, según la tabla 6 "Pin función Descripción", se dice que el pin de referencia de tensión toma un voltaje externo como la referencia por defecto.

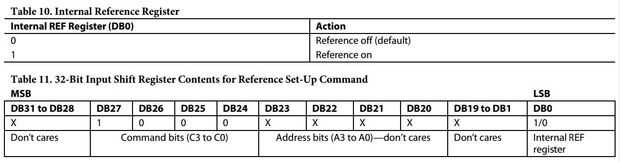

Puesto que no tenemos fácilmente una forma de proporcionar que la tensión de referencia externa, tenemos que decir el chip con la tensión de referencia interna a través de un comando especial. Continuando mirar a través de la hoja de datos, finalmente encontramos en la página 25 (después de ser dirigido allí en la sección de registro interno de referencia en la página 24), en las tablas 10 y 11 la serie de 32 bits que tenemos que enviar configurar el voltaje de referencia interno. Este comando particular se muestra en la fotografía, tomada de la hoja de datos, por encima de.
