Como usar un LCD a Color Nokia! (2 / 11 paso)

Paso 2: Interconexión eléctrica

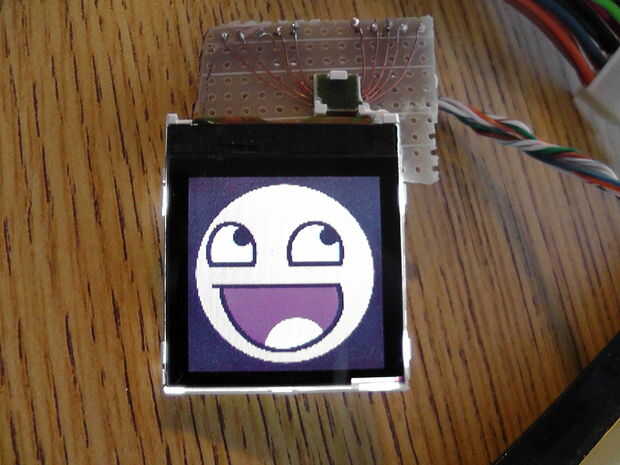

Después de tener un tablero de arranque para el conector de pantalla LCD, debe conectarlo a su circuito.  Hay 10 pines en el conector, uno es inusitado.  La pantalla LCD tiene cuatro señales de control (reloj, datos, Reset, seleccionar Chip), dos 3.3V entradas, dos terrenos y una entrada de luz de fondo.  El circuito controlador de LCD funciona con 3.3V como las señales de control.  Sin embargo, la luz de fondo requiere un voltaje más alto alrededor de 7V.  Utilizando una resistencia de 1K ohm entre la potencia de luz de fondo y una fuente de alimentación 12V parece que funciona bien, el voltaje es alrededor de 6-6.5V es lo suficientemente brillante para utilizar.

Pinout:
1: Vcc (3.3V)
2: restablecer
3: datos
4: reloj
5: selección de la viruta
6: Vcc (3.3V)
7: no utilizados (no conectado)
8: tierra
9: tierra (luz de fondo LED-)
10: luz de fondo LED +

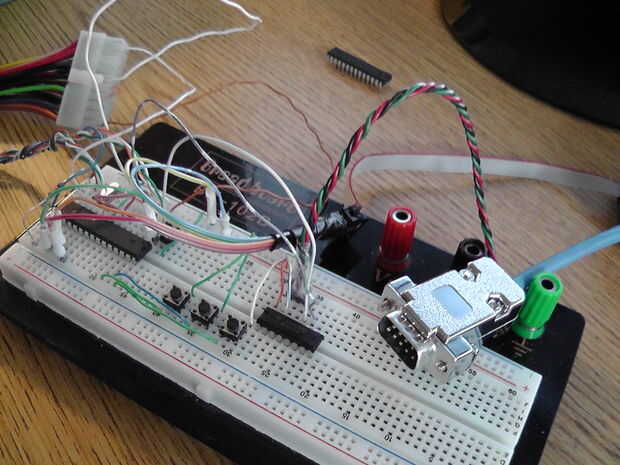

Puesto que el protocolo de LCD SPI de 9 bits, se puede utilizar la interfaz SPI en muchos microcontroladores (incluyendo los microcontroladores de la serie AVR) puesto que a menudo sólo admiten modo de 8 bits.  Esto significa que usted probablemente tendrá que implementar una salida SPI de software.  Eléctricamente, esto significa que puede conectar las líneas de cuatro control a cualquier sin usar pins de I/O en su microcontrolador.  El microcontrolador se debe ejecutar a 3,3 v para conectar las líneas directamente, de lo contrario agregar resistores de 10 K ohm en cada línea para limitar la corriente que va en la pantalla LCD.
