Cómo usar un Motor de pasos (3 / 12 paso)

Paso 3: Tipos de motores paso a paso

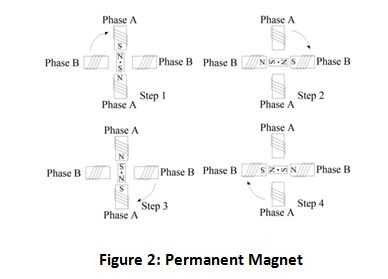

Hay tres tipos principales de motores que existen: inductancia variable motores, motores de imán permanente y motores híbridos. Inductancia variable motores sólo utilizan el campo magnético generado para que el eje central gire y se alinean con los electroimanes energizados. Motores de imán permanente son similares excepto que el eje central está polarizado para tener el norte magnético y Polo Sur que girará adecuadamente a cualquier electroimanes están encendidos. La diferencia entre esto y el motor de inductancia variable es que el eje central del motor de imán permanente no tiene varios "dientes"; sólo un norte y un polo sur.

El motor híbrido, como es probable que esperar, es una combinación de los dos. Su eje central magnetizado tiene dos juegos de dientes para los dos polos magnéticos que entonces se alinean con los dientes a lo largo de los electroimanes. Por el doble juego de dientes en el eje central, el motor híbrido tiene el tamaño de paso disponible más pequeño y así que es uno de los más populares tipos de motores paso a paso. También es el mismo tipo de motor que nos centraremos principalmente en. Usted puede aprender más sobre los diferentes tipos de motores paso a paso y cómo se construyen aquí.
