Cómo usar un protoboard (con ejemplo) (1 / 4 paso)

Paso 1: ¿Qué es en su interior?

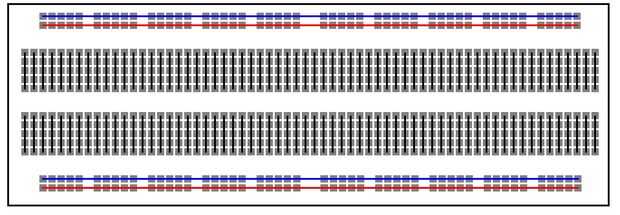

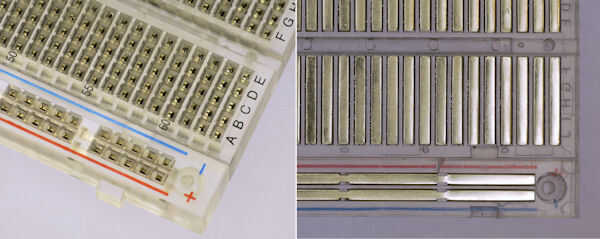

Breadboards vienen en diferentes tamaños y colores pero por dentro son todos iguales. Todos ellos tienen una gran variedad de tiras conductoras que conectan los puntos.

Hay dos partes de cada protoboard:

  1. Hay dos sistemas de carriles de la energía en ambos lados de la placa marcado generalmente por red(positive) y blue(ground) que están conectados a lo largo de la placa.
  2. En el centro es su principal espacio de creación de prototipos de conjuntos de cinco filas marcado por alfabetos A-E y F-J. Éstos están conectados verticalmente, es decir en la primera columna A, B, C, D y E se conectan juntos y F, J, H, I y J estamos conectados juntos separados por la arboleda central.

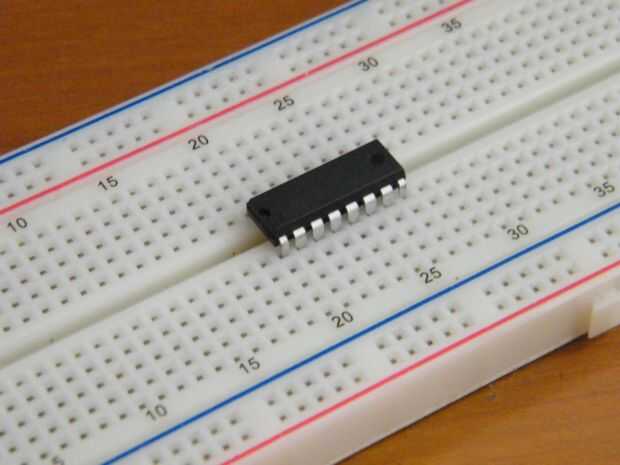

Esa brecha en el medio es el tamaño ideal para IC (circuitos integrados) en el factor de forma dip. Cuando un IC se coloca a través de esa brecha entonces ninguno de sus patas o pines están conectado juntos (que es como debe ser, si tienes alguna duda).

Vamos a hacer un circuito simple en el siguiente paso.
