Paso 3: El circuito

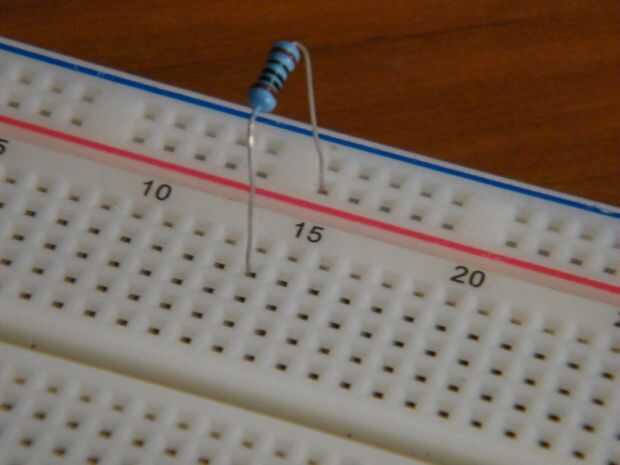

- Ponga un extremo de la resistencia en el rail(red) de energía positiva y el otro extremo en una de las filas

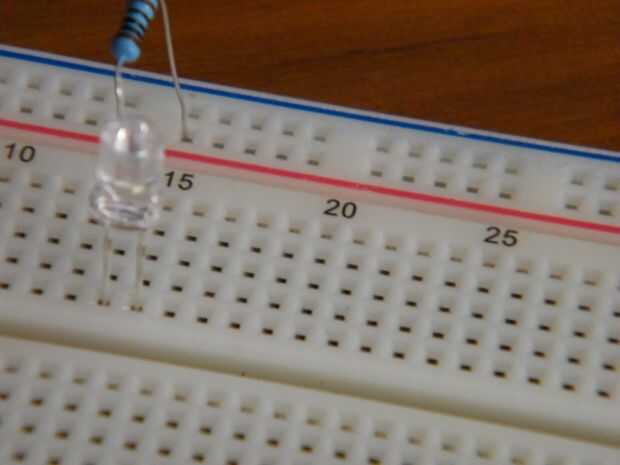

- Ponga el extremo positivo del LED (generalmente el plomo más larga) en la misma fila que la resistencia y el cable negativo en una fila adyacente(no la misma fila). De esta manera la resistencia está conectada a la anode(+ve) del LED pero no el cathode(-ve).

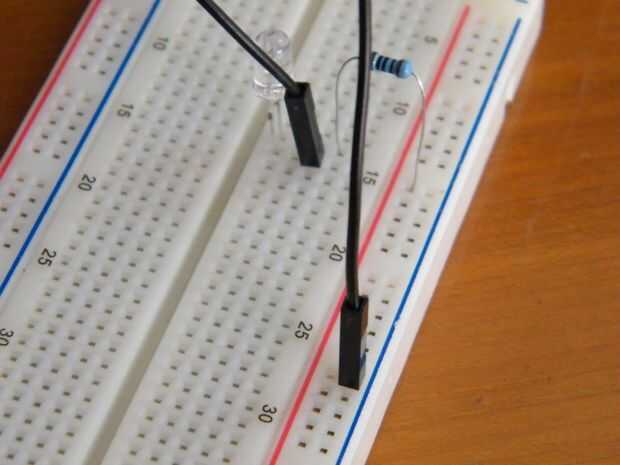

- Ahora toma un alambre e insertar en la misma fila que el plomo - ve el LED y la ponga el otro extremo en la rail(blue) de la tierra de la placa. Ahora el cátodo del LED está conectado a tierra de la placa.
- Ahora podemos completar el circuito conectando una fuente de alimentación (una batería de 9v en este caso). Conecte el positivo de la batería para el carril positivo de la placa (uno rojo) y la tierra a la tierra de la placa (azul).
El LED debe estar trabajando ahora!!!!
Para obtener un resumen, la corriente fluye a través de lo positivo de la batería a la resistencia al positivo del LED luego de la negativa del LED a la batería a través de la terminal negativa.
Todo que esto hizo real simple protoboard ya que no tenía que soldar o cualquier retorcer y tuvieron éxito en establecer un circuito de trabajo y confiable.
