Cómo usar un protoboard (con ejemplo) (4 / 4 paso)

Paso 4: conclusión

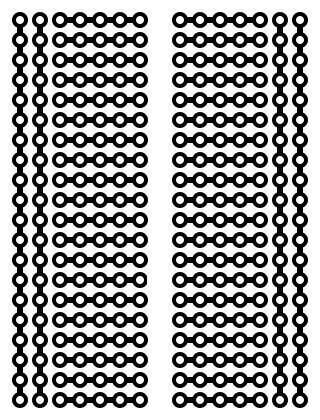

La pieza principal de conocimientos necesarios al trabajar con la placa es que los carriles de alimentación están conectados verticalmente y las filas están conectadas horizontalmente aunque no a través de la distancia media.

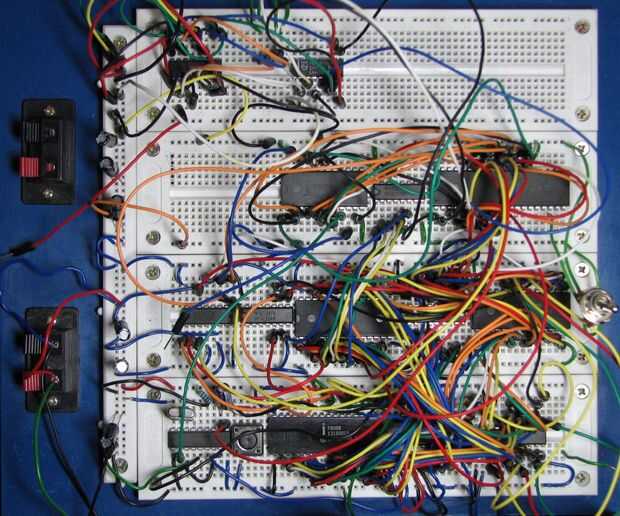

Aunque un protoboard no es ideal para circuitos permanentes es muy útil para probar circuitos antes de soldar o cualquier configuración temporal.

Gracias por leer este instructibles.

Quisiera saber sobre cualquier error o si faltó algo en los comentarios y voy a actualizar el artículo en consecuencia.

Mira el asociado video aquí

Visita mi YouTube Page aquí

Sígueme en Twitter aquí
