Cómo usar un protoboard (4 / 5 paso)

Paso 4: Circuito de LED Simple

Ahora con LEDs!!!

Lo que necesitamos:
1. LED (blanco)
2.resistencia de 300 ohm (naranja-negro-marrón)
3.cable puente cobre sólido
4.9 voltios fuente de alimentación/batería

PASOS

1.poner el LED en el protoboard

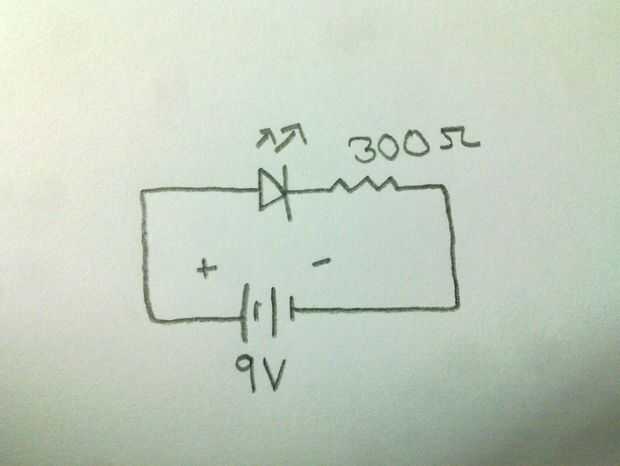

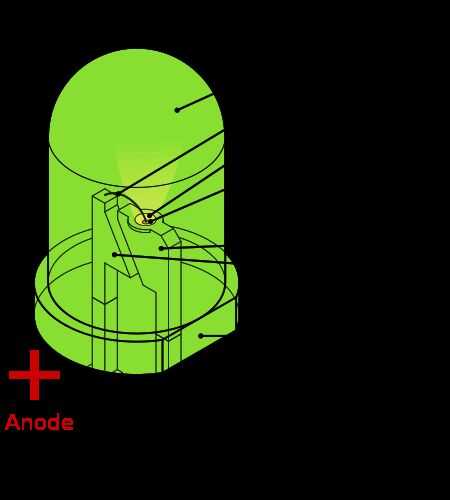

2.ponga un alambre de jumber en el lado del ánodo y una pata de la resistencia en el lado del cátodo del LED
3.Inserte el cable en el bus de energía positiva y la otra pata de la resistencia en el bus de energía negativa.

IR ADELANTE ENCIENDE!!!!!!

NOTA:
* Mira las fotos para obtener más información
* Mi resistencia es 1K porque mi tensión es mayor.
* Utilizar una calculadora de LED para emparejar el voltaje y la resistencia. GOOGLE se!!!!
